SKVTechnik informiert:

Schlammbecken übernehmen in kommunalen und industriellen Abwasseranlagen unterschiedliche Aufgaben. Sie dienen beispielsweise zur Sammlung, Zwischenspeicherung oder weiteren Behandlung von Schlämmen. Bleibt der Beckeninhalt über längere Zeit weitgehend unbewegt, können sich Feststoffe absetzen, Schwimmschichten entstehen und sauerstoffarme Bereiche bilden. Abhängig von Schlammart und Verweilzeit kann dies auch die Geruchsentwicklung begünstigen.

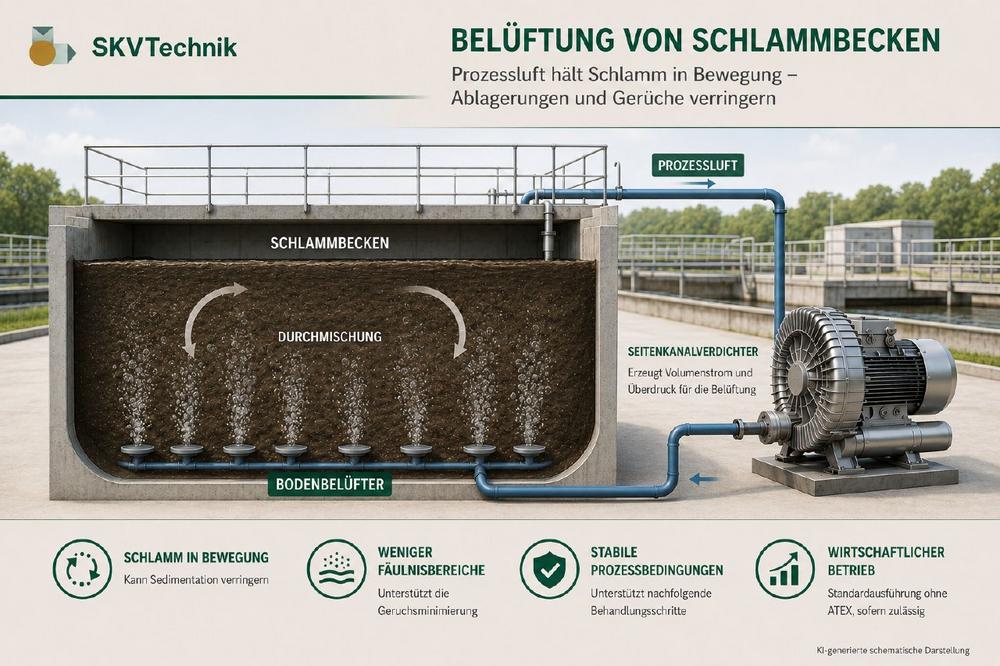

Eine gezielte Belüftung bringt Prozessluft über Belüftungsrohre, Düsen oder Membranbelüfter in das Becken ein. Die aufsteigenden Luftblasen erzeugen Strömungen und unterstützen die Bewegung des Schlamms. Dadurch kann die Bildung von Ablagerungen und Fäulnisbereichen verringert werden. Je nach verfahrenstechnischem Ziel unterstützt die Luftzufuhr außerdem biologische Prozesse oder hält den Beckeninhalt für nachfolgende Behandlungsschritte in einem gleichmäßigeren Zustand.

Der Seitenkanalverdichter stellt den dafür erforderlichen Volumenstrom und Überdruck bereit. Die Verdichtung erfolgt berührungslos und ohne Betriebsflüssigkeit im Verdichtungsraum. Damit eignen sich Seitenkanalverdichter für kontinuierliche Luftversorgungsaufgaben, bei denen ein gleichmäßiger Luftstrom bei niedrigem bis mittlerem Druck benötigt wird.

Auslegung nach dem tatsächlichen Betriebspunkt

Für die Auswahl eines Seitenkanalverdichters reicht die Angabe des gewünschten Volumenstroms allein nicht aus. Der Verdichter muss diesen Volumenstrom auch bei dem in der Anlage entstehenden Gegendruck bereitstellen.

Ein wesentlicher Anteil des erforderlichen Drucks ergibt sich aus der Beckentiefe beziehungsweise der zu überwindenden Wassersäule. Hinzu kommen der Öffnungs- und Betriebsdruck der Belüftungselemente sowie Druckverluste in Rohrleitungen, Filtern, Armaturen, Verteilern und Rückschlagventilen. Auch Schlammkonsistenz, Anzahl und Anordnung der Belüfter, Betriebsdauer, Umgebungstemperatur und Aufstellort beeinflussen die technische Vorauswahl.

Entscheidend ist deshalb der Betriebspunkt in der Kennlinie. Die maximalen Werte für Volumenstrom und Druck eines Seitenkanalverdichters gelten nicht gleichzeitig. Erst die Kennlinie zeigt, welcher Volumenstrom beim tatsächlich erforderlichen Überdruck verfügbar ist.

Konkretes Produktbeispiel für die Vorauswahl

Als mögliches Beispiel für eine technische Vorauswahl steht der nicht explosionsgeschützte Seitenkanalverdichter e5MSMOR mit der Artikelnummer SE05MS50+0003 zur Verfügung. Das Gerät ist mit einem 3-kW-IE3-Weitspannungsmotor ausgestattet und erreicht als maximale Kennwerte 263 m³/h sowie bis zu +300 mbar Überdruck. Weitere Merkmale sind Schutzart IP55 und ein angegebener Schalldruckpegel von 65 dB(A).

Ob dieses Modell den benötigten Volumenstrom am konkreten Betriebspunkt erreicht, muss anhand der Anlagen- und Kennliniendaten geprüft werden. Für kleinere Druckanforderungen stehen innerhalb derselben Baureihe auch Motorvarianten mit 1,1, 1,5 oder 2,2 kW zur Verfügung.

Standardausführung nur nach Prüfung der Umgebung

Wenn am Aufstellort keine explosionsgefährdete Atmosphäre vorliegt und auch das geförderte Medium keine ATEX-Ausführung verlangt, kann ein Standard-Seitenkanalverdichter ohne ATEX eingesetzt werden. Diese Geräte bieten gegenüber explosionsgeschützten Ausführungen häufig einen Preis- und Lieferzeitvorteil.

Die Entscheidung für oder gegen eine ATEX-Ausführung muss jedoch aus der Gefährdungsbeurteilung der Anlage hervorgehen. Auch Feuchtigkeit, Kondensat, korrosive Bestandteile, Staub, Außentemperatur und der Schutz des Verdichters vor Witterungseinflüssen sind bei der Planung zu berücksichtigen.

SKVTechnik unterstützt bei der Vorauswahl

Für eine belastbare Vorauswahl benötigt SKVTechnik Angaben zur Beckengröße und Beckentiefe, zur Schlammart beziehungsweise Schlammkonsistenz, zum gewünschten Volumenstrom, zu den Belüftungselementen und zum Leitungssystem. Zusätzlich sind Betriebsdauer, Aufstellort, Umgebungsbedingungen und vorhandene elektrische Anschlussdaten wichtig.

Auf dieser Grundlage lässt sich prüfen, welche Baureihe den notwendigen Luftstrom beim berechneten Gegendruck bereitstellt und welche Motorisierung für den vorgesehenen Betrieb geeignet ist.
