Hängeförderbahnen sind gefragte Transportsysteme, um Lasten flurfrei über weite Distanzen zu bewegen und Materialflüsse zu automatisieren. Teile und Produkte müssen dabei auch in den Kurven absturz- und staufrei gefördert werden können. Nicht selten erfordert dies Aufhängungen, deren Konstruktion genau auf die Lastverteilung des Förderguts ausgelegt werden muss. RK Rose+Krieger gelingt dies mit seiner Kombination aus Standardkomponenten und Konstruktions-Know-how für Sonderlösungen.

Trolleykonstruktion mit drehbar gelagerten Bolzen

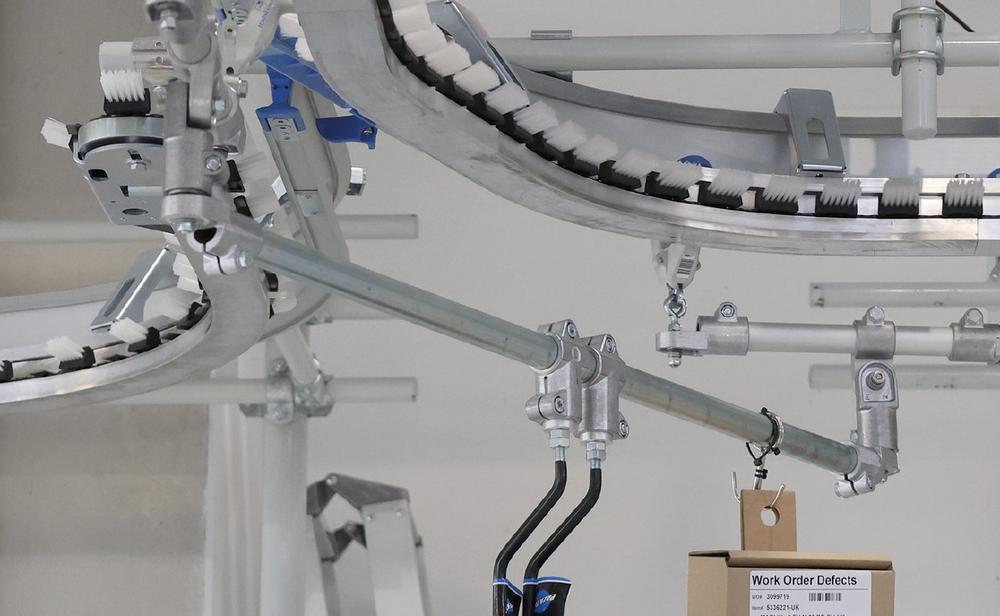

Für den Transport von Lasten mit bis zu 30 kg Gewicht entwickelte der Spezialist für industrielle Produktion und Automatisierung eine Trolley-Konstruktion mit stabiler Kurvenlage. Auf Basis seines Baukastens der Rohrverbindungstechnik entstand ein dreiteiliger Aufbau. Die Last selbst hängt an einem stabilen Stahlrohr, das wiederum an zwei Zwischentrolleys mit kürzeren Aluminiumrohren hängt. Diese sind an je vier Rollen befestigt, welche den Lastentrolley an der Hängeförderbahn bewegen.

Das Besondere steckt in den Aluminiumbolzen in den Rohrverbindern des Stahlrohres. Sie wurden speziell auf die Torsionskräfte des Förderguts ausgelegt. Dafür passte RK Rose+Krieger mittels Zerspanung die Bohrung der Rohrverbinder an und erzielte auf diese Weise eine drehbare Lagerung der Bolzen. Ergebnis war eine fließende Fahrbewegung der transportierten Teile in den Kurven der Hängebahn. Neben dem optimierten Materialfluss schont dies auch die Verbindungen, was für eine lange Standzeit der Gesamtkonstruktion sorgt.

Klemmbare Rohrverbinder ersparen Bohren und Schweißen

Die Rohrverbindungstechnik von RK Rose+Krieger umfasst Elemente aus Aluminium (Solid Clamps), Edelstahl (Robust Clamps) und Kunststoff (Light Clamps). Sie werden einfach geklemmt, was zeit- und kostenintensive Bohr- und Schweißarbeiten erübrigt. Dabei ermöglichen sie eine kraftschlüssige, dauerhaft belastbare und dabei einfach wieder lösbare Verbindung. Auf diese Weise erlauben sie es, Handling- oder Automationskonstruktionen dem jeweiligen Bedarf anzupassen und jederzeit zu verändern. Wie auch die Baukästen für Linear-, Profil- und Modultechnik bieten sie die Basis für anwendungsspezifische Systemlösungen, die RK Rose+Krieger von der ersten Beratung über die Konstruktion und Fertigung bis hin zur Inbetriebnahme begleitet.
