Wärmeleitmaterialien verbessern den thermischen Kontakt zwischen Kühlkörper und elektronischem Bauteil. Die Oberflächen der Kühlkörper weisen mikroskopische Unebenheiten auf, die im direkten Kontakt mit der Elektronik isolierende Lufteinschlüsse verursachen. Diese Lufteinschlüsse verschlechtern den Wärmetransfer. Wärmeleitmaterial füllt die Unebenheiten aus und verdrängt die Luft, wodurch sich der thermische Kontakt verbessert und der thermische Übergangswiderstand reduziert wird. Die entstehende Verlustwärme kann dadurch effizienter in den Kühlkörper abgeführt werden.

Materialien passend zur Applikation wählbar

CTX Thermal Solutions bietet ein breites Spektrum an Wärmeleitmaterialien an, die sich nach Eigenschaften wie Dicke, Wärmeleitfähigkeit oder Durchschlagfestigkeit auswählen lassen. Zu den wichtigsten Materialien zählen Wärmeleitpads, Gap-Filler und Graphitfolien.

• Wärmeleitpads bestehen meist aus Silikon, sind elektrisch isolierend und mechanisch anpassungsfähig; ihre Wärmeleitfähigkeit liegt je nach Material zwischen etwa 1 und über 10 W/mK.
• Gap-Filler sind elastische Wärmeleitmaterialien, die sich besonders zum Überbrücken größerer Spalten von mehreren Millimetern eignen. Je nach Anwendung stehen silikonhaltige und silikonfreie Varianten zur Verfügung. Durch sicheren Formschluss kann sie eine thermische Impedanz von unter 0,66 K cm²/W erzielen.
• Graphitfolien weisen einen niedrigen Wärmewiderstand von bis zu 0,52 K cm²/W auf. Sie sind elektrisch leitfähig und temperaturbeständig bis mehrere hundert Grad Celsius.

TIM für Kühlkörper aller Hersteller

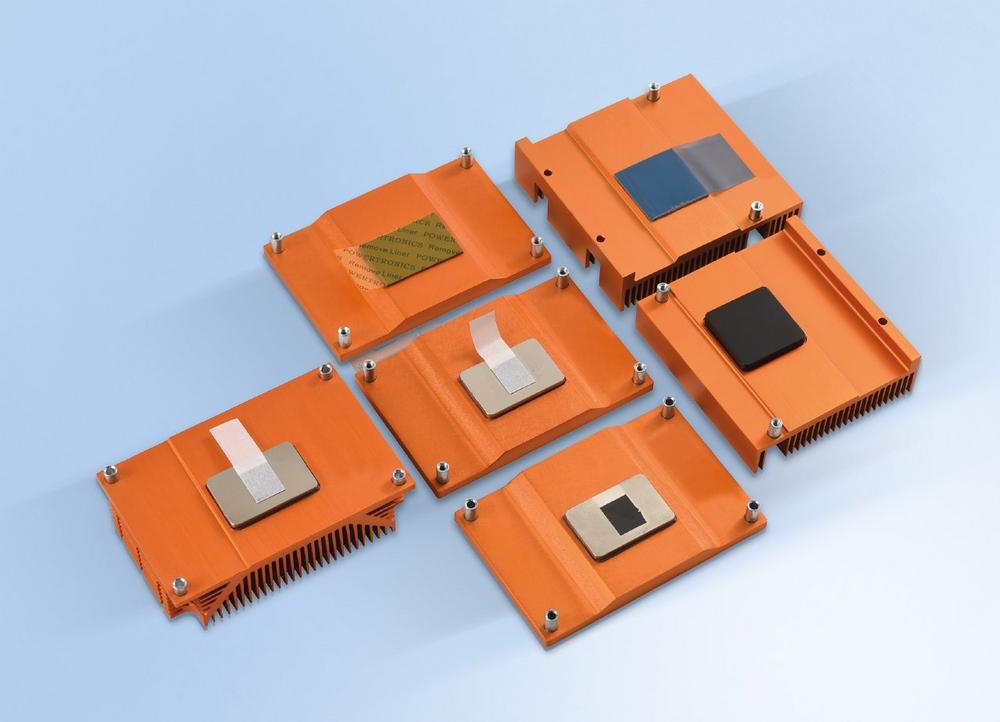

Mit eigener Stanztechnik fertigt CTX Zuschnitte der Wärmeleitmaterialien gemäß Zeichnungsvorgabe. Die Lieferung erfolgt lose, auf Matten oder in Blistertrays verpackt sowie auf Wunsch vormontiert mit dem Kühlkörper. Auf Anfrage unterstützt der Hersteller bei der Auslegung und ermittelt auf Basis der thermischen Daten des Kunden das geeignete Material sowie dessen Geometrie. Dabei profitieren Anwender von der Erfahrung des Unternehmens aus der Auslegung und Fertigung aller Kühlkörperarten. CTX fertigt dabei Wärmeleitmaterialien für Kühlkörper aller Hersteller.

Störungsfreier Betrieb für die Leistungselektronik

Das Angebot richtet sich an Hersteller von Leistungselektronik in unterschiedlichen Einsatzbereichen. Typische Beispiele sind LED-Module in der Elektromobilität, Wechselrichter für die Umwandlung erneuerbarer Energien, Schaltnetzteile für die Stromversorgung bis hin zu Diagnosesystemen mit Hochleistungsprozessoren in der Medizintechnik. In allen Anwendungen vom 24/7-Einsatz in der Stromversorgung bis zum engen Bauraum mit hoher Leistungsdichte in der Elektromobilität unterstützen Wärmeleitmaterialien von CTX den störungsfreien Betrieb bei minimalem Leistungsverlust.
