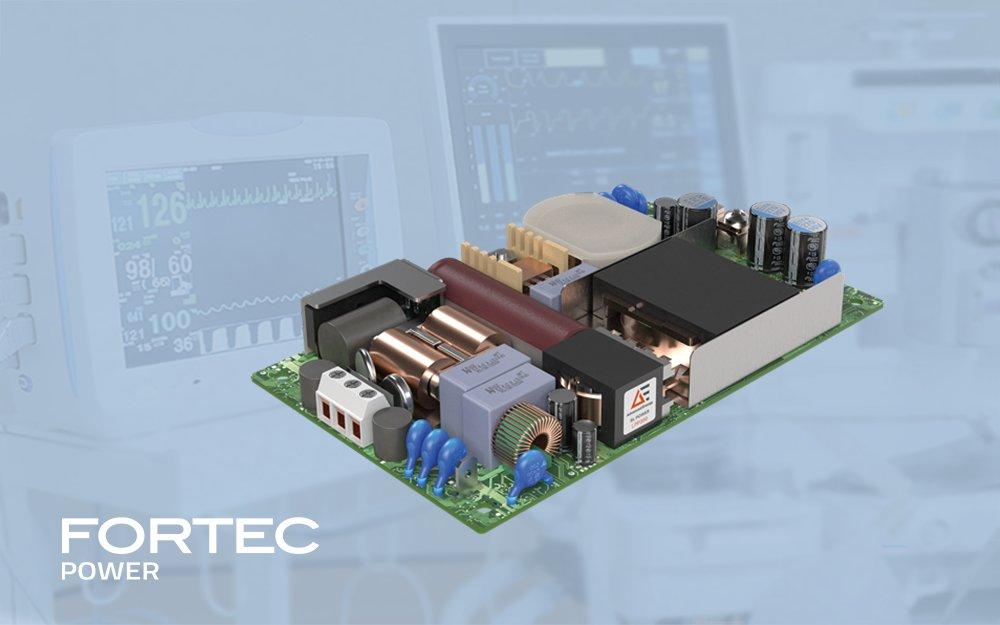

Kompakte Bauform für platzkritische Geräte

Mit einer Bauhöhe von nur 0,75 Zoll entspricht die LPP300-Serie einem besonders niedrigen Profil und unterstützt kompakte Gerätedesigns. Das Format von 3" × 5" × 0,75" macht die Serie interessant für Anwendungen, bei denen hohe Leistung auf engem Raum benötigt wird – beispielsweise in medizinischen Geräten, Industrieelektronik, Displays oder kompakten Systemplattformen.

Bis zu 300 W Ausgangsleistung mit Luftstrom

Die LPP300-Serie liefert je nach Eingangsspannung und Kühlbedingung unterschiedliche Leistungswerte. Bei 180 bis 264 V AC Eingangsspannung sind bis zu 170 W bei Konvektionskühlung oder 300 W mit 400 LFM Luftstrom möglich. Bei Eingangsspannungen unter 180 V AC stehen bis zu 125 W bei Konvektion beziehungsweise 270 W mit 400 LFM Luftstrom zur Verfügung.

Die verfügbaren Ausgangsvarianten sind:

• LPP300S12K: 12 V, bis zu 24 A, 300 W mit Luftstrom
• LPP300S24K: 24 V, bis zu 12 A, 300 W mit Luftstrom
• LPP300S48K: 48 V, bis zu 6 A, 300 W mit Luftstrom

Zusätzlich ist ein 12-V-Lüfterausgang integriert, der die Systemintegration bei aktiv gekühlten Anwendungen unterstützt.

Weitbereichseingang für internationalen Einsatz

Die Netzteile sind für einen Eingangsspannungsbereich von 85 bis 264 V AC ausgelegt. Die Eingangsspezifikation deckt damit typische internationale Netzspannungen ab. Der Frequenzbereich liegt bei 47 bis 63 Hz, der Leistungsfaktor beträgt mindestens 0,9. Zudem erfüllt die Serie die Anforderungen der EN61000-3-2 Klasse A für Oberschwingungsströme.

Der Hold-up-Time-Wert beträgt mindestens 16 ms bei 120 W Ausgangsleistung beziehungsweise 10 ms bei 185 W Ausgangsleistung. Die Einschaltzeit liegt bei maximal 2 Sekunden bei 115 V AC Eingangsspannung.

Hoher Wirkungsgrad und zuverlässiger Betrieb

Die LPP300-Serie erreicht einen typischen Wirkungsgrad von 90 %. Dadurch werden Verlustleistung und Wärmeentwicklung reduziert, was insbesondere bei kompakten Geräten mit begrenztem thermischem Spielraum wichtig ist. Der zulässige Betriebstemperaturbereich liegt bei −20 °C bis +70 °C mit Derating.

Für langlebige Anwendungen ist zudem eine MTBF von über 500.000 Stunden angegeben. Die Geräte sind für Betriebshöhen von −500 m bis 5.000 m ausgelegt.

Medizinische Anforderungen bis Typ BF

Für medizinische Anwendungen ist die LPP300-Serie für Type-BF-Anwendungen geeignet. Die Isolation erfüllt unter anderem 4000 V AC zwischen Eingang und Ausgang, entsprechend 2×MOPP. Zwischen Eingang und Schutzleiter sowie zwischen Ausgang und Schutzleiter sind jeweils 2000 V AC spezifiziert, entsprechend 1×MOPP.

Auch die Ableitströme sind für medizinische Anwendungen relevant:

• Input-Earth: <500 µA bei 264 V AC, 60 Hz
• Input-Output: <100 µA bei 264 V AC, 60 Hz
• Output-Earth: <5000 µA bei 264 V AC, 60 Hz

Damit erfüllt die Serie die Anforderungen für BF-klassifizierte Anwendungen gemäß IEC60601-1.

EMV- und Sicherheitszulassungen für Industrie und Medizintechnik

Die LPP300-Serie erfüllt sowohl medizinische als auch industrielle Anforderungen. Zu den relevanten Sicherheitsnormen zählen:

• IEC/EN/cUL60601-1, Type BF
• IEC/EN/cUL62368-1
• CB Report
• CE-Kennzeichnung

Auf EMV-Seite bietet die Serie EMI Class B und erfüllt die Anforderungen der IEC/EN60601-1-2, 4th Edition. Zusätzlich sind leitungsgebundene Emissionen nach EN55011/32/CISPR11/32 Klasse B sowie FCC Part 15.107 Klasse B angegeben.

Integrierte Schutzfunktionen für sicheren Systembetrieb

Alle Modelle verfügen über zentrale Schutzfunktionen für den sicheren Betrieb im Endgerät:

• Überlastschutz: 110 % bis 160 % des Nennstroms, Hiccup Mode mit Auto-Recovery
• Kurzschlussschutz: Hiccup Mode, ohne Beschädigung des Netzteils
• Überspannungsschutz: 115 % bis 155 % der Nennausgangsspannung, latching
• Übertemperaturschutz: Abschaltung bei Übertemperatur, Reset durch erneutes Anlegen der Netzspannung

Zusätzlich bietet die Serie eine Ausgangsspannungsjustierung von ±5 %, eine Line Regulation von ±1 %, eine Load Regulation von ±2 % sowie eine Restwelligkeit von typischerweise 1 % von Vout.

Highlights auf einen Blick

• 300 W AC/DC Open-Frame-Netzteil
• Low-Profile Bauhöhe: 0,75"
• Baugröße: 3" × 5" × 0,75"
• Eingangsspannung: 85–264 V AC
• Single Output: 12 V, 24 V oder 48 V DC
• Leistung: bis zu 300 W mit 400 LFM Luftstrom
• 170 W bei Konvektionskühlung bei 180–264 V AC
• Wirkungsgrad: 90 % typisch
• Betriebstemperatur: −20 °C bis +70 °C mit Derating
• MTBF: >500.000 Stunden
• Betriebshöhe: bis 5.000 m
• 12-V-Lüfterausgang
• ±5 % Ausgangsspannungsjustierung
• Geeignet für Type-BF-Anwendungen
• 2×MOPP Isolation Eingang zu Ausgang
• EMI Class B
• IEC/EN60601-1-2, 4th Edition
• IEC/EN/cUL60601-1 und IEC/EN/cUL62368-1
• CE, RoHS und REACH-konform
