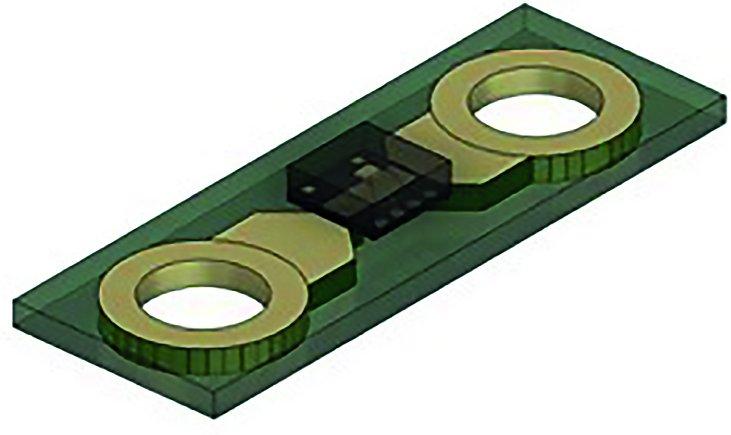

Bei Endrich Bauelemente Vertriebs GmbH ist der hochlineare und hochauflösende Kontaktstromsensor CT110 mit Isolierung und patentierter XtremeSense™ TMR-Technologie von Crocus Technology erhältlich. Dabei misst er den durch das DFN Gehäuse fließenden Strom über einen integrierten sogenannten Current Carrying Conductor (CCC) und wandelt diesen in eine analoge ratiometrische Ausgangsspannung um, die den Strom darstellt. Der Gesamtausgangsfehler liegt laut Hersteller bei kleiner ±0,5% und kann einen Strom von 5mA erfassen. Der CT110 kann dadurch den Shunt-Widerstand plus Isolationsverstärker ersetzen und vereinfacht das Design, das Leiterplattenlayout und spart gleichzeitig Leiterplattenfläche. Er unterstützt bis zu +10A Gleichstrom und ± 15A Wechselstrom. Der CT110 hat eine Abtastfrequenz von 200 kHz und einen sehr geringen Stromverbrauch von 1,2mA, da der zu messende Strom nicht durch einen Shunt-Widerstand fließt und damit Wärmeverluste erzeugt. Ein LOW-aktiver FLAG-Ausgang zeigt an, wann ein Überstromereignis auftritt. Die Versorgungsspannung liegt zwischen 2,7V bis 5,5V, die Betriebstemperaturbereiche von -40°C bis + 85°C und im erweiterten Industriebereich von -40°C bis +125°C. Anwendungen sind in Smart Plugs und in IoT-Geräten, in LED-Beleuchtungsprodukten, Elektrowerkzeuge, Drohnen, Batterieladesysteme sowie PCs und Server.

Weitere Informationen unter www.endrich.com
