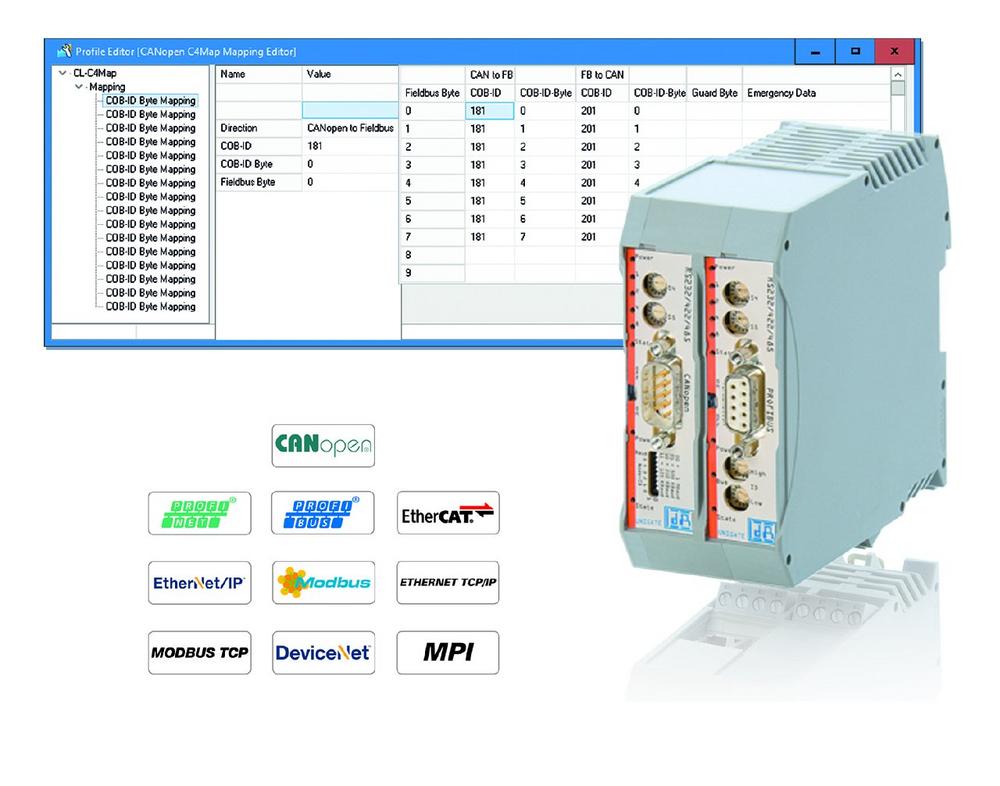

Für CANopen steht ein Mapping für COB-IDs zur Verfügung, das das Abbilden von Daten eines Feldbusses auf einen beliebigen anderen Feldbus, d.h. das individuelle Kopieren von Prozessdaten, ermöglicht. Als Ausgangsdaten kommen dabei alle von den entsprechenden Feldbussen zur Verfügung gestellten Daten in Frage. Das Mapping funktioniert in beide Richtungen, also sowohl vom Master zum Slave als auch umgekehrt. So kann beispielsweise festgelegt werden, dass das zweite Byte der COB-ID201 (CANopen®-Teilnehmer) als siebtes Byte in die Feldbusdaten übertragen wird. Neben dem Mapping für COB-IDs werden noch die Funktionen Node Guarding; EMCY-Nachrichten und das Mappen von SDO-Objekten unterstützt.

Für CAN Layer 2 stehen konfigurierbare Protokolle zur Verfügung, mit deren Hilfe CAN-Daten 1:1 auf einen Feldbus übertragen werden können. Zudem besteht die Möglichkeit, COB-IDs zu filtern, sodass nur diese CAN-Daten 1:1 auf einen Feldbus übertragen werden.

Die UNIGATE CX Gateways können mit der von Deutschmann Automation entwickelten Software WINGATE schnell konfiguriert werden. Für komplexe Anwendungen wird die Programmierung eines Skripts bevorzugt. Dazu stellt Deutschmann kostenfrei das Protocol Developer Tool zur Verfügung.

Die modular aufgebaute Gateway-Serie UNIGATE CX von Deutschmann Automation integriert zwei UNIGATE CL-Module. Insgesamt sind über 120 unterschiedlichen Feldbus- und Industrial Ethernet-Schnittstellvarianten möglich, z.B. PROFIBUS DP auf PROFINET, CANopen auf EtherNet/IP oder Modbus TCP auf PROFINET.

Deutschmann Automation liefert unter dem Markennamen UNIGATE zuverlässige Feldbus- und Industrial Ethernet Gateways, Embedded-Lösungen und Protokollkonverter als zentrale Bausteine für Industrie 4.0-Anwendungen. Mit den schnell einbaubare Kommunikationskomponenten kann die aufwändige Entwicklung geeigneter Netzwerkschnittstellen eingespart und die Entwicklungszeit der Endprodukte signifikant optimiert werden.
