Kombizelle für Paletten- und Werkstückautomation

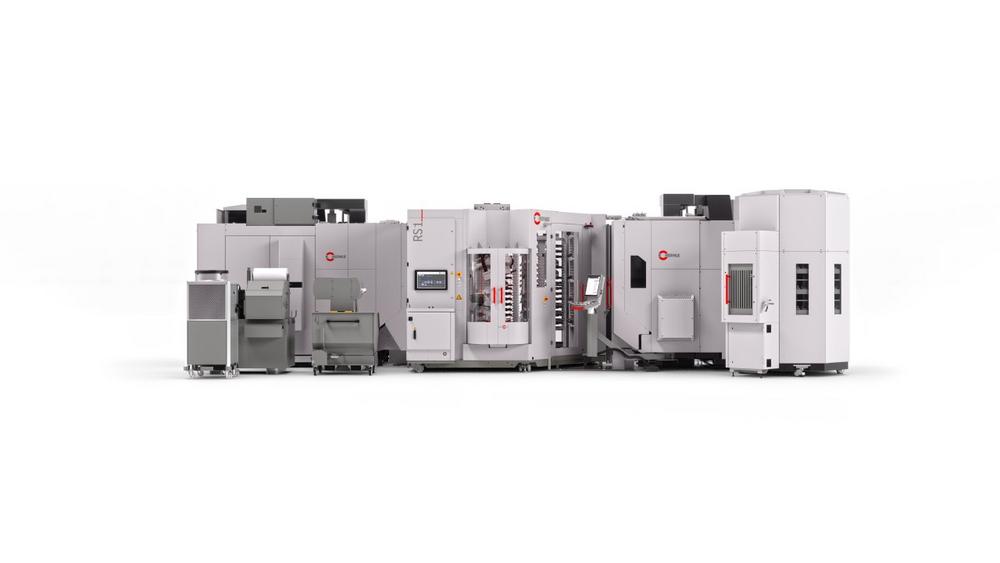

Das RS 1 GEN2 ist als integrierte Automationszelle für das Handling von Paletten, Werkstückträgern und Einzelteilen ausgelegt. Im Fokus steht die flexible Nutzung in unterschiedlichen Fertigungsszenarien – von Einzelteilfertigung bis hin zu Klein- und Mittelserien.
Kennzeichnend ist die Kombination aus:

• automatisiertem Palettenhandling
• integriertem Teilehandling
• hauptzeitparallelem Rüsten

Durch automatische Greifer- und Spannmittelwechsel sowie die Möglichkeit, verschiedene Bearbeitungsstrategien parallel umzusetzen, wird eine hohe Anlagenverfügbarkeit erreicht.

Skalierbare Systemarchitektur
Ein zentrales Merkmal des RS 1 GEN2 ist die modulare und skalierbare Architektur. Das System kann:

• mit einer oder zwei Maschinen betrieben werden
• nachträglich von Einzel- auf Doppelmaschinenbetrieb erweitert werden
• um zusätzliche Peripherie wie Regalmodule, Messmaschinen, Waschanlagen oder FTS-Systeme ergänzt werden

Die Anbindung ist an unterschiedliche HERMLE-Bearbeitungszentren möglich, wodurch sich flexible Zellkonfigurationen realisieren lassen.

Kompakte Bauweise bei hoher Zugänglichkeit
Mit einer Grundfläche von ca. 12 m² (4,25 x 3,00 m) zählt das RS 1 GEN2 zu den kompaktesten Lösungen seiner Klasse. Trotz der geringen Stellfläche bleibt der Zugang zu den Maschinenarbeitsräumen vollständig erhalten – sowohl im Ein- als auch im Zweimaschinenbetrieb.
Die nahezu vollverglaste Umhausung verbessert die Prozesseinsicht und unterstützt gleichzeitig das Sicherheitskonzept bei manuellen Eingriffen.

Zentrales Handlingsystem mit hoher Traglast
Das Herzstück bildet ein zentral angeordneter 6-Achs-Roboter mit einer maximalen Traglast von 60 kg. Durch die Positionierung auf der Systemplattform erreicht er alle relevanten Stationen:

• Maschinenarbeitsräume (bis zu zwei)
• Regalmodule
• Rüstplätze
• Übergabestationen

Dies ermöglicht kurze Wege, hohe Dynamik und stabile Taktzeiten.

Intelligentes Regalsystem mit dynamischer Belegung
Das Regalsystem basiert auf einer softwaregestützten, adaptiven Ablagestrategie. Werkstücke und Paletten werden ohne feste Zuordnung („chaotisches Lager“) automatisch und platzoptimiert einsortiert.
Die Vorteile:

• maximale Nutzung des verfügbaren Speicherraums
• reduzierte Rüstaufwände
• keine manuelle Regalkonfiguration

Die Anzahl der verfügbaren Regalmodule passt sich an die jeweilige Anlagenkonfiguration an.

Integrierte Messtechnik für prozesssichere Beladung
Das Rüstplatzsystem ist mit einer Laserüberwachung ausgestattet, die Werkstückhöhen und -breiten vor der Einlagerung prüft. Dadurch wird sichergestellt, dass nur validierte Bauteile in den automatisierten Materialfluss gelangen.
Gleichzeitig erkennt die Steuerung freie Platz-Kapazitäten und optimiert bei jedem aktiven Transport, ob es nicht einen optimaleren Ablageplatz gibt.

Breites Spektrum an Greifer- und Spannsystemen
Für die Anpassung an unterschiedliche Bauteilgeometrien und Fertigungsstrategien steht ein umfangreiches Portfolio zur Verfügung:

• Elektrogreifer ELRG
• Standard- und Hybridgreifer
• Einzel- und Doppelgreifer
• NSR-Greifer für Paletten bis 60 kg
• automatische Spannbackenwechsel für Schraubstöcke

Damit lassen sich sowohl Paletten- als auch Einzelteilprozesse innerhalb einer Zelle kombinieren – auch parallel auf getrennten Maschinen.

Adaptive Steuerungssoftware
Die Anlagensteuerung übernimmt die vollständige Koordination der Prozesse:

• Auftragsmanagement
• Materialflusssteuerung
• Zustandsüberwachung
• dynamische Priorisierung

Bei Störungen, beispielsweise durch Werkzeugbruch, implementiert das System automatische Ausweichstrategien und setzt alternative Bearbeitungsaufträge fort. Eine integrierte Vorschau unterstützt den Bediener bei der Planung über mehrere Tage hinweg.

Fazit: Hohe Flexibilität auf minimaler Fläche
Mit dem RS 1 GEN2 positioniert HERMLE eine kompakte, hochmodulare Automationslösung für anspruchsvolle Fertigungsumgebungen. Besonders hervorzuheben sind:

• hohe Flexibilität bei wechselnden Bauteilen
• skalierbare Maschinenanbindung
• intelligentes Lager- und Steuerungskonzept
• kompakte Bauweise bei voller Funktionalität

Damit adressiert das System gezielt Unternehmen, die ihre Fertigung wirtschaftlich automatisieren und gleichzeitig flexibel auf wechselnde Anforderungen reagieren müssen.
