Der Bedarf an Wechselrichtern ist riesig: Gut jedes fünfte Megawatt Strom in Deutschland wird durch Photovoltaik (PV) erzeugt, so die Zahlen des Bundesverbands Solarwirtschaft. Rund 87,5 TWh Energie wurde 2025 aus der Sonne gewonnen. Damit diese Ausbeute möglichst hoch ausfällt, muss die Verlustleistung des Wechselrichters auf ein Minimum gesenkt werden. Steigt seine Temperatur, passt er seine Leistung nach unten an und der Wirkungsgrad seiner Spannungsumwandlung verringert sich. Einflussfaktoren sind der technische Betrieb, aber auch hohe Umgebungstemperaturen wie etwa bei Außeninstallationen an Gebäuden oder in Solarparks. CTX bedient diesen thermischen Bedarf mit Kühllösungen, die auf einzelne Elektronikmodule, Baugruppen und komplette Wechselrichtersysteme ausgelegt sind.

Ideal für hohe Verlustleistungen und enge Bauräume

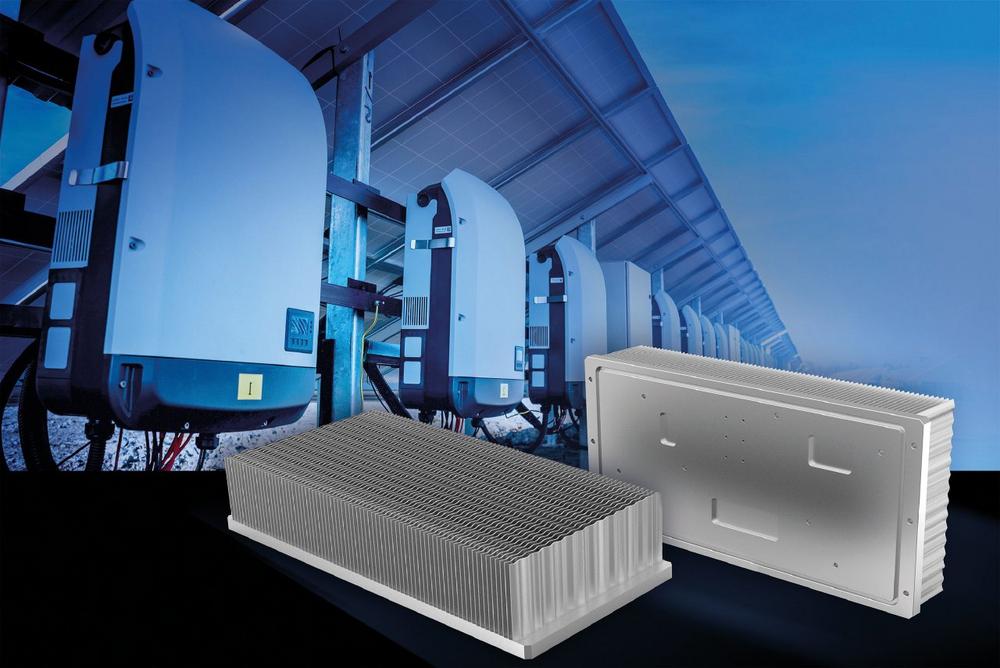

Eine Variante sind Skived Fin-Kühlkörper für hohe Leistungsdichten. Für diese werden in der Herstellung feine Rippen direkt aus einem Aluminium- oder Kupferblock herausgeschält, so dass sie mit der Basis verbunden bleiben. Das reduziert thermische Übergangswiderstände und verbessert die Wärmeabfuhr. Zugleich lassen sich sehr dünne und lange Rippen mit hoher Dichte realisieren, was die wärmeübertragende Oberfläche deutlich vergrößert. Gerade in Wechselrichtern, in denen kompakte Bauweise und hohe Verlustleistungen zusammenkommen, bietet diese Bauform Vorteile.

Kühlung und robuster Schutz in einem

Eine zweite Variante sind Elektronikgehäuse, die Schutz- und Kühlfunktion in einem Bauteil verbinden. CTX nutzt dafür Verfahren wie Druckguss, Extrusion und Stanzbiegetechnik. Durch die konstruktive Auslegung kann das Gehäuse selbst zur Wärmeableitung beitragen und damit als Kühlkörper wirken. Gleichzeitig schützt es die Elektronik vor Umwelteinflüssen, mechanischer Beanspruchung und elektrostatischer Entladung. Oberflächenbehandlungen wie Pulverbeschichten, Eloxieren oder Lackieren erhöhen zusätzlich die Robustheit. Für Wechselrichter in PV-Anlagen ist das relevant, weil die Gehäusetechnik nicht nur die Lebensdauer der Elektronik unterstützt, sondern auch thermische Reserven im Außeneinsatz schafft.

Passive und forcierte Kühlung

Darüber hinaus umfasst das CTX-Portfolio für Wechselrichter klassische Extrusions- oder Strangkühlkörper sowie Lösungen mit Lüftern, Heatpipes, montierten Aluminiumkühlkörpern und Wasserkühlung mit eingepressten Rohren. Damit deckt das Unternehmen sowohl passive als auch forcierte Kühllösungen ab, um in Wechselrichtern auch unter starker Last und bei hohen Umgebungstemperaturen Wärme zuverlässig abzuführen und die Leistungselektronik langfristig zu schützen.
