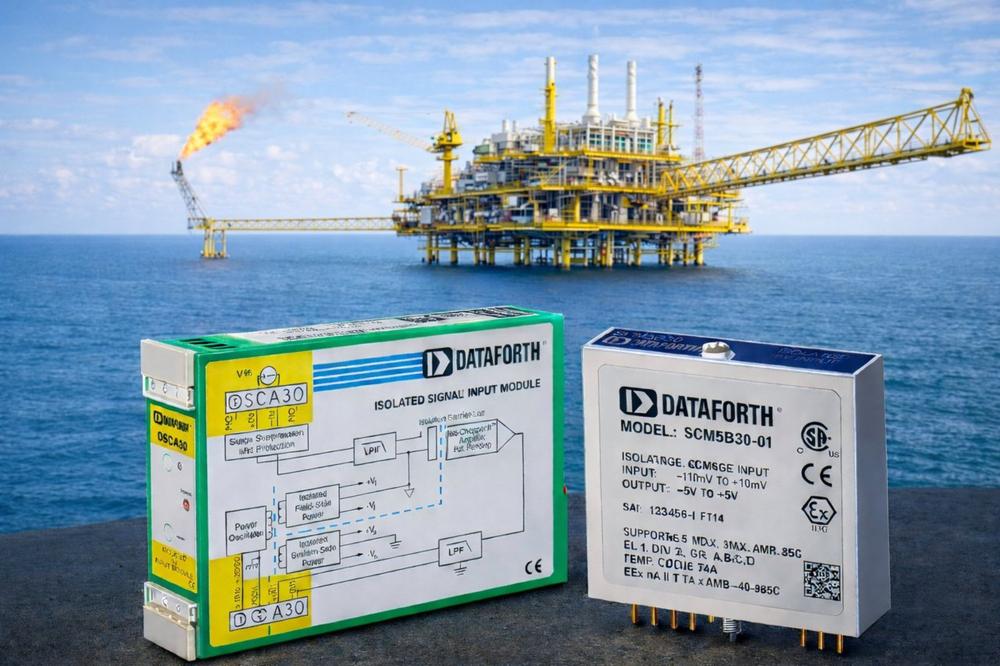

DSCA: ATEX-konforme Signalkonditionierung für Zone-2-Anwendungen

Die DSCA Module konditionieren und isolieren Sensorsignale zuverlässig und wandeln sie in standardisierte analoge Signale um – selbst unter anspruchsvollen Bedingungen. Die Geräte sind ATEX-konform nach EN 60079-15:2019 und für den Einsatz in explosionsgefährdeten Gasatmosphären der Zone 2 gemäß Richtlinie 2014/34/EU vorgesehen. Ausgenommen hiervon sind die Typen DSCA33-04x und DSCA33-05x.

Vorteile auf einen Blick:

• ATEX-Konformität nach EN 60079-15 für Zone-2-Gasatmosphären (produktspezifisch)
• Anschluss von mV- und Kleinspannungssignalen, Thermoelementen, RTDs, DMS und Widerstandssensoren
• Hutschienenmontage
• Hohe Messgenauigkeit, geringe Drift, exzellente Gleichtaktunterdrückung
• Robuste EMV-Eigenschaften für elektrisch anspruchsvolle Industrieumgebungen

Damit ermöglichen die Module präzise Messungen in explosionsgefährdeten Bereichen.

SCM5B-Serie: 3-fach galvanische Trennung für maximale Sicherheit

Wenn viele Messkanäle sicher verarbeitet werden sollen und nur wenig Platz zur Verfügung steht, dann bieten sich die SCM5B-Module als Alternative für die sichere Weiterverarbeitung der Signale aus Ex-Bereichen an. Dank echter 3-fach galvanischer Trennung zwischen Eingang, Ausgang und Versorgung werden Erdschleifen, Potenzialverschleppungen und Überspannungen zuverlässig verhindert.

Vorteile:

• Hohe Isolationsspannungen und exzellente Störfestigkeit
• Langfristige Stabilität für kontinuierlichen Anlagenbetrieb
• über 200 verschiedenen Modulvarianten für alle gängigen Sensorsysteme
• Ideal als Schnittstelle zwischen explosionsgefährdetem Feldbereich und sicherem Leitsystem (Nicht-Ex-Bereich)

Systemarchitektur für ATEX-nahe Anwendungen

Kombiniert erfüllen die beiden Produktfamilien klar definierte Aufgaben:

• DSCA: normgerechte, energiearme Signalwandlung im ATEX-Bereich
• SCM5B: hochsichere galvanische Trennung und Signalaufbereitung bei kleinem Formfaktor

So entsteht eine saubere Trennung zwischen Ex- und Nicht-Ex-Bereich, die die Planung nach ATEX- und EMV-Richtlinien erleichtert, Risiken minimiert und die Betriebssicherheit deutlich erhöht.

Anwendungsfelder

Einsatzbereiche reichen von Chemie- und Petroindustrie über Öl & Gas bis hin zu Biogas‑, Abwasser- und staubexplosionsgefährdeten Prozessen.

Fazit

Mit dem DSCA und der SCM5B-Serie stellt Dataforth eine technisch stringente Lösung für ATEX-nahe Anwendungen bereit, bei der Explosionsschutz, elektrische Isolation und messtechnische Präzision konsequent und optimal kombiniert werden. Das Ergebnis ist ein robustes, normkonformes und langfristig stabiles Signalübertragungskonzept für anspruchsvolle Industrieanwendungen.
