Die bis zu 4.608 Signalpunkte machen die bestehenden Varianten der ODU-MAC® Black-Line zu echten Schwergewichten im Bereich der Mess- und Prüftechnik. Doch nicht jeder Kunde benötigt den vollen Umfang der bisherigen Produkte:

                          Compact Class / Basic Class / Advanced Class
Max. Signale        1.536                /2.304            / 4.608
Höheneinheiten    4                      / 3                  / 5
Anzahl Rahmen    4                      / 12                / 12

Kompakt, flexibel, sicher

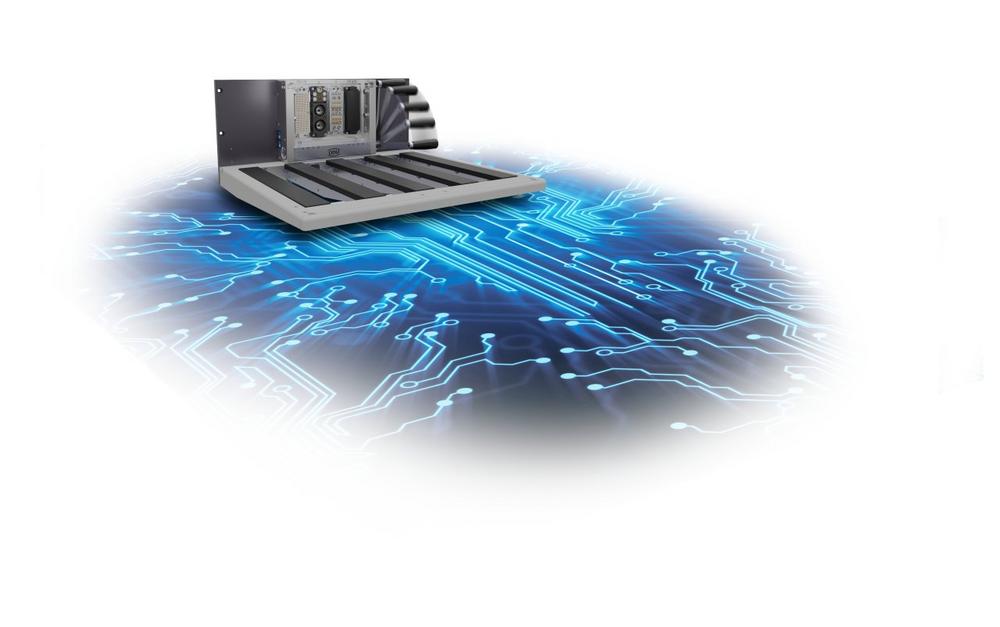

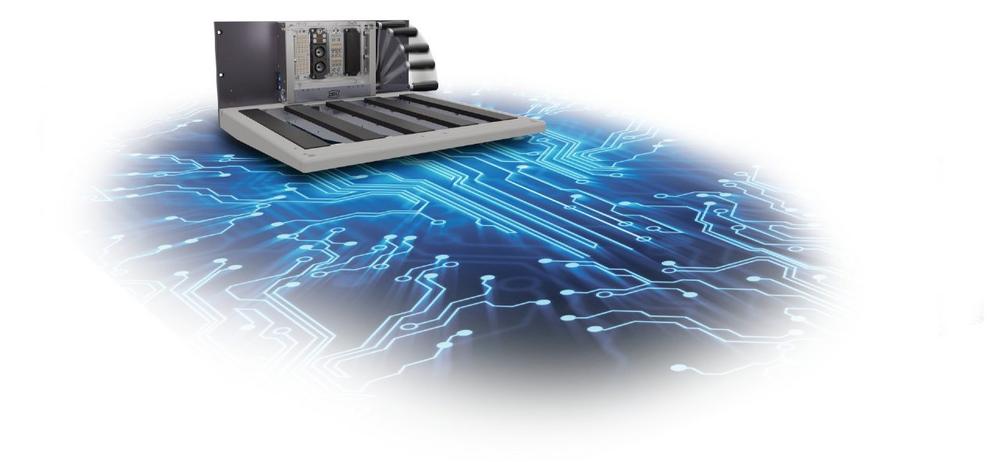

Konzipiert als „halbe Schnittstelle“ benötigt die Compact Class nur die Hälfte der Breite eines klassischen 19 Zoll Testschranks. Dabei bietet sie mit 4 Höheneinheiten Platz für vier ODU-MAC® Blue-Line Rahmen und kommt beispielsweise bei vier Signalblöcken auf bis zu 1.536 Signalpunkte. Wer also viele Signale übertragen, dabei aber den Platzbedarf einschränken muss, ist bei der Compact Class genau richtig. Neben einer kompakteren Größe zeichnet sich die Verbindungslösung vor allem durch Anwenderfreundlichkeit aus. Die mechanische Kodierung verhindert ein Fehlstecken am Receiver und dank der Kontaktierwegabfrage mittels Microswitch kann festgestellt werden, ob die Schnittstelle geschlossen oder geöffnet ist – somit werden Prüfvorgänge komfortabler und sicherer.

Maximale Modularität in kompakter Bauweise

Die neue Compact Class ist bestückbar mit den ODU-MAC® Blue-Line Modulen und unterstützt verschiedenste Kontakttechnologien: Signale, Leistung, Hochstrom, Hochspannung, HF-Signale (Koax), Druckluft, Fluide, Daten sowie Lichtwellenleiter. Damit bietet sie eine universelle Plattform für vielseitige Testanforderungen – von End-of-Line Prüfständen über Validierung bis hin zu Entwicklungsumgebungen.

Ein Receiver – drei Optionen

Für einen Compact Class Receiver kann aus drei verschiedenen Optionen ausgewählt werden: Housing Option, ITA Option oder eine Connector Option mit einem ODU-MAC® Rapid.

Die Housing Option kann als „großer Stecker“ verwendet werden: Die robuste und leichte Aluminiumhülle lässt sich mit einem Griff für ergonomisches Handling ausstatten und liegt zielsicher auf Haken an den Seitenwangen auf, die links und rechts am Receiver befestigt sind. Mit Hilfe des Handhebels, der sich seitlich am Receiver anbringen lässt, wird die Schnittstelle geschlossen, um eine zuverlässige Verbindung herzustellen.

Ebenso ist eine Verwendung mit einem ITA (Interchangeable Test Adapter) möglich.

„Dock. Test. Done.“ im Kleinformat.

Die Verwendung von ODU-MAC® Blue-Line Rahmen in der Compact Class ermöglicht es zudem, bis zu vier ODU-MAC® Rapid Steckverbinder mit dem Receiver zu verbinden. Die Rapid Serie ist mit einem praktischen Halbschalenprinzip konzipiert, welches die Konfektionierung erleichtert. Die bewährte Spindelverriegelung liefert haptisches und akustisches Feedback, sobald der Stecker in der finalen Position ist.

Power für höchste Ansprüche

Eine Besonderheit ist auch die Bestückung mit dem Powerblock. Dieser verfügt über zwei 16 mm Lamtac® Flex Kontakte, durch die insgesamt bis zu 600 Ampere (2 gebrückte Kontakte mittels Stromschiene) pro Powerblock übertragen werden können. Daneben bietet er zusätzlichen Platz zur Übertragung von Signalen (Sense), Daten, Fluiden oder Druckluft. Damit ist die Compact Class die erste Wahl, wenn es darum geht, möglichst hohe Ströme auf möglichst kleinem Bauraum zu übertragen.
