Die SPINVISTA-Drehfenster von HEMA Maschinen- und Apparateschutz sind für alle Arten von CNC-Hochgeschwindigkeitsfräs- und Drehmaschinen sowie Bearbeitungszentren geeignet. Sie ermöglichen den freien Blick in den Arbeitsraum einer Werkzeugmaschine, und das während der laufenden Produktion. Die SPINVISTA-Drehfenster werden an der Innenseite eines Maschinensicherheitsfensters montiert. Durch die mit hoher Geschwindigkeit rotierende Glasscheibe und der hierdurch erzeugten Zentrifugalkraft werden Kühlschmiermittel und Späne von der Scheibe weggeschleudert.

SPINVISTA Black Edition für Anwendungen mit mittleren Spanvolumen

Die SPINVISTA-Drehfenster sind für den Einsatz in allen Spanvolumen-Bereichen ausgelegt, von geringeren Volumen bis hin zur 24/7 Fertigung. Mit der Black-Edition hat HEMA eine neue Produktlinie konzipiert, die sich für die Anwendung bei mittleren Spanvolumen anbietet.

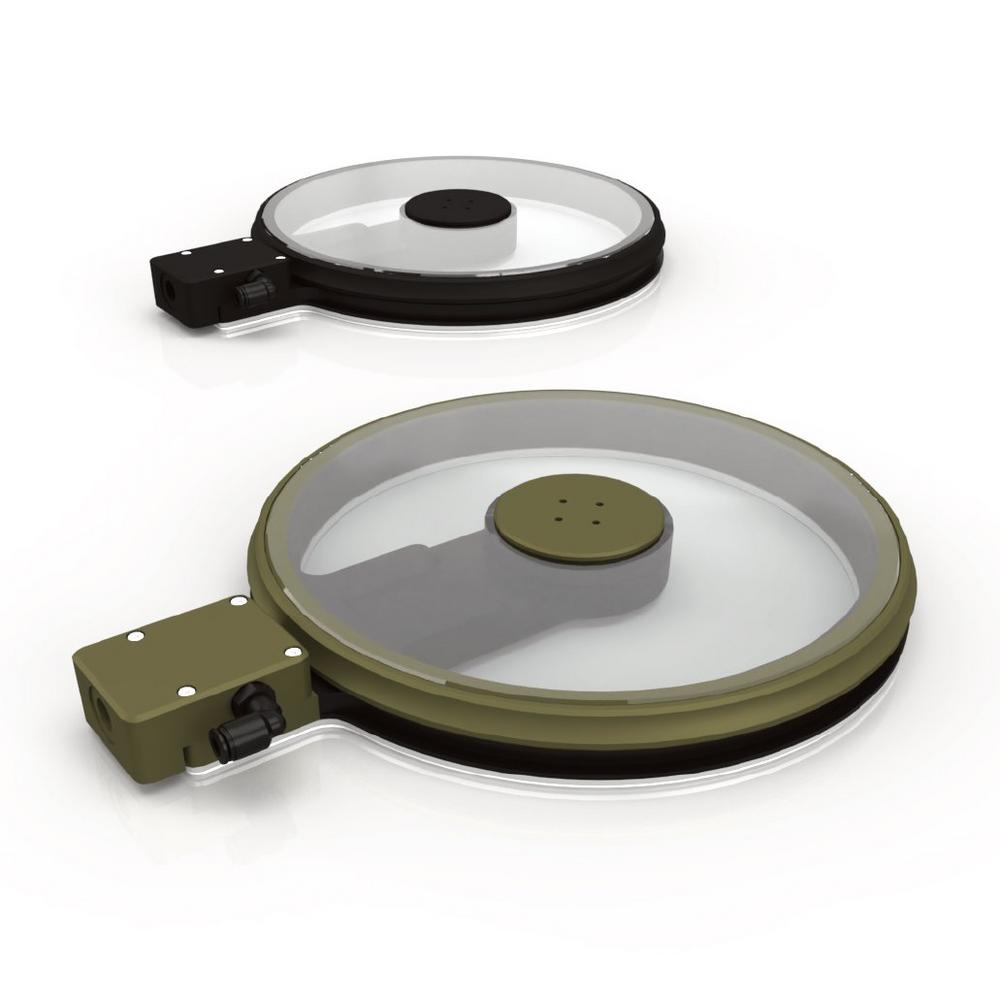

Die Baureihen SPINVISTA und SPINVISTA Black Edition sind in jeweils zwei Baugrößen erhältlich. SPINVISTA EVO bietet eine große Sichtfläche von 430 cm² bei einem Außendurchmesser von 290 mm. SPINVISTA NEO verfügt über eine Sichtfläche von rund 284 cm² und einen Außendurchmesser von 253 mm. Da NEO kompatibel mit entsprechenden verbauten HEMA-Montagerahmen ist, eignet es sich auch für den 1:1-Ersatz von VISIPORT-Drehfenstern.

Vorteil Sicherheit und Variabilität

Allen Modellen gleich ist das hohe Maß an Sicherheit und Variabilität, das sie Anwendern bieten. So ist das Aluminiumgehäuse dank harteloxierter Oberfläche besonders widerstandsfähig gegen Abrieb und Korrosion. Auch das Fenster aus Sicherheitsglas hält den extremen Arbeitsbedingungen stand und versprödet nicht. Zusätzlich sorgt eine Labyrinthkonstruktion zwischen Gerätebasis und der rotierenden Scheibe dafür, dass nahezu kein Kühlschmiermittel in das Sichtfeld gelangt. Der eigens für das Drehfenster entwickelte BLDC-Motor verfügt über einen Blockierschutz, der bei Energieabschaltung die Drehscheibe innerhalb weniger Sekunden auf eine nichtkritische Drehzahl abbremst.

Durch seine flache Bauweise von weniger als 32 Millimetern ragt das SPINVISTA-Drehfenster nicht weit in den Arbeitsbereich der Maschine hinein. Neben der Montage an der Maschinensicherheitsscheibe ist bei ausreichend Bauraum auch die Montage an einer Maschinentür möglich. Die Ausrichtung des SPINVISTA Drehfensters ist frei wählbar, vorhandene Einspeisepunkte sowie Zuführungen können problemlos übernommen werden. Damit eignen sich die Drehfenster der Reihen SPINVISTA und SPINVISTA Black Edition sowohl für die OEM-Erstausstattung als auch für den nachträglichen Einbau im Rahmen eines Retrofits.
