1. Einleitung

In Laboren und technischen Einrichtungen der Chemie- und Pharmaindustrie entstehen regelmäßig potenziell explosionsfähige Atmosphären. Diese können durch leicht entzündliche Lösungsmitteldämpfe, brennbare Gase oder feine Partikel in der Luft verursacht werden. Die Gewährleistung eines sicheren Betriebs in diesen Bereichen erfordert den Einsatz spezieller Absaugsysteme – insbesondere ATEX-zertifizierter Komponenten. Der Seitenkanalverdichter E07MS erfüllt diese Anforderungen und bietet darüber hinaus ein hohes Maß an Effizienz und Flexibilität für den Laboreinsatz.

2. Einsatzbereich: Labor- und Technikräume in der Pharma- und Chemieindustrie

Typische Anwendungen, in denen der E07MS zum Einsatz kommt, sind:

Absaugung von Alkoholdämpfen bei der Probenvorbereitung

Entlüftung von Gefahrstoffarbeitsplätzen (z. B. Dunstabzugshauben)

Belüftung von Wiegekabinen mit ATEX-Anforderungen

Entgasung von Reaktoren im Technikumsmaßstab

In diesen Umgebungen ist eine kontrollierte Luftführung entscheidend, um die Entstehung explosionsfähiger Gemische zu verhindern. Der Verdichter sorgt durch kontinuierlichen Luftstrom für sichere Druckverhältnisse und Schutzatmosphären.

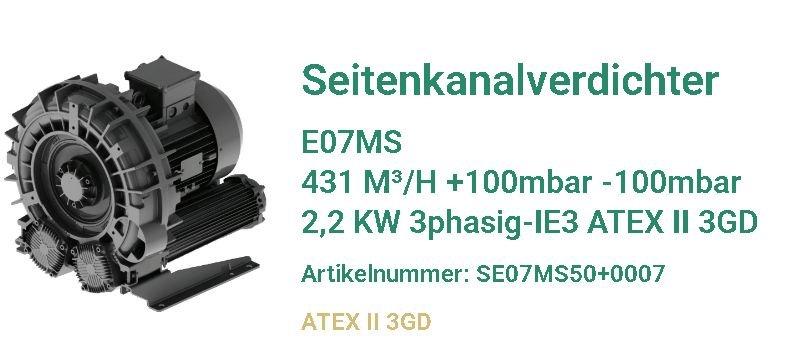

3. Technische Daten des E07MS MerkmalWertTypbezeichnungE07MSVolumenstrom431 m³/hDruckbereich+100 mbarVakuumbereich-100 mbarMotorleistung2,2 kWSpannung3-phasig, IE3-effizientSchutzartIP55ATEX-ZertifizierungII 3GD (Zone 2/22 – Gas & Staub)

Der Verdichter ist für den Dauerbetrieb ausgelegt und bietet eine präzise Steuerung von Luftströmen – besonders wichtig in sensiblen Laborprozessen.

4. ATEX-Zulassung: II 3GD – Schutz für kritische Laboranwendungen

Die Klassifizierung nach ATEX II 3GD erlaubt den Einsatz in:

Zone 2 (gelegentliche explosive Gasatmosphäre)

Zone 22 (gelegentliche explosive Staubatmosphäre)

Der Verdichter ist konstruktiv so aufgebaut, dass keine zündfähigen Komponenten offenliegen. Die luftführenden Bereiche sind vollständig gekapselt, die Motoren verfügen über:

IE3-Wirkungsgrad für geringere Oberflächentemperaturen

PTO-Thermoschutz zur Überwachung der Motortemperatur

Stromkreistrennung bei Überhitzung

Damit wird der E07MS zur sicheren Wahl für explosionsgefährdete Bereiche, wie sie in der pharmazeutischen Forschung, der Wirkstoffherstellung oder in chemischen Analyselaboren regelmäßig vorkommen.

5. Absaugung leichtentzündlicher Lösungsmittel

Im Umgang mit Isopropanol, Ethanol, Aceton oder anderen flüchtigen Stoffen ist die konstante Absaugung entscheidend für den Explosionsschutz. Der E07MS ermöglicht eine zuverlässige Volumenförderung bei gleichmäßigem Druckniveau – ohne Pulsation. Das verhindert Druckschwankungen in Abzugsanlagen und erhöht die Prozessstabilität.

Beispielanwendung:In einem pharmazeutischen Labor wird der E07MS zur Absaugung von Isopropanol aus einer Dunstabzugshaube verwendet. Die konstant geführte Abluft sorgt für eine Verdünnung unterhalb der unteren Explosionsgrenze (UEG) – ein zentrales Element im Explosionsschutzkonzept des Labors.

6. Konstruktive Vorteile a. Kompakte Bauweise

Die schlanke Ausführung erlaubt den Einbau in bestehende Laborlüftungssysteme oder die Montage unter Labortischen.

b. Laufruhiger Betrieb

Die vibrationsarme Konstruktion verhindert Vibrationseinträge in empfindliche Laborgeräte – z. B. analytische Waagen oder Reaktionsgefäße.

c. Wartungsfrei

Kein Öl, keine Dichtungswechsel, kein Schmieraufwand – ideal für kontinuierlichen Betrieb in GMP- oder GLP-regulierten Umgebungen.

d. Geräuscharm

Der integrierte Schalldämpfer senkt die Lärmemissionen – auch ohne externe Schallschutzhaube geeignet für Innenräume.

7. Integration in Prozessleitsysteme

Dank des 3-phasigen IE3-Motors mit geeigneter Schutzklasse kann der E07MS direkt in automatisierte Laborprozesse eingebunden werden. Optionen:

Steuerung über Frequenzumrichter

Temperaturüberwachung (PTO)

Volumenstromregelung via Differenzdrucksensorik

8. Energieeffizienz und Nachhaltigkeit

Die Ausstattung mit einem IE3-Motor gemäß Ecodesign-Richtlinie (2009/125/EG) erlaubt einen besonders energieeffizienten Betrieb. Gerade im Dauerbetrieb von Laborlüftungen über viele Stunden pro Tag resultiert daraus eine spürbare Einsparung an Stromkosten und Abwärme.

9. Erweiterbarkeit

Erhältlich ist eine Vielzahl an Zubehör:

ATEX-Vorfiltergehäuse

Rückschlagventile aus Edelstahl

Vibrationsisolatoren

Schalldämpfer und Kondensatsammler

Damit lässt sich der Verdichter auf individuelle Laboranforderungen und Luftqualitätsvorgaben zuschneiden.

10. Vorteile für Betreiber und Sicherheitsverantwortliche

Minimiertes Explosionsrisiko durch sichere Luftführung

Reduzierter Energieverbrauch

Minimale Wartungskosten

Hohe Standzeit auch im Schichtbetrieb

Einfach nachrüstbar in bestehende Laboreinrichtungen

11. Beispielbranchen

Pharmazeutische Entwicklung

Wirkstoffsynthese

Kosmetische Formulierungsentwicklung

Gefahrstoffanalytik

Lebensmittelchemie

Umweltanalytik

12. Fazit

Der E07MS ist ein vielseitig einsetzbarer Seitenkanalverdichter mit ATEX-Zulassung, der speziell für die Anforderungen in explosionsgefährdeten Laborumgebungen entwickelt wurde. Die Kombination aus sicherer, pulsationsfreier Luftförderung, kompakter Bauform und hoher Energieeffizienz macht ihn zur idealen Wahl für anspruchsvolle Absaugprozesse.
