Maßgeschneiderte Sensoren für einzigartige Funktionsintegration

Während die mechanischen Eigenschaften von Elastomeren durch makromolekulare Wechselwirkungen geprägt sind, bewirken die Abstützung und Reibung ineinander verflochtener Drahtsegmente die Elastizität und Dämpfungseigenschaften von Metallkissen. Drahtdurchmesser, Material und Webdichte beeinflussen die Formteile entsprechend den spezifischen Anforderungen. Neben dem elastomerähnlichen Verhalten zeichnen sich Metallkissen durch ihre exzellente Beständigkeit gegenüber aggressiven Medien, extremen Temperaturen und Alterungseffekten aus. Aus diesem Grund haben sie sich in chemisch und thermisch anspruchsvollen Anwendungen der Schwingungstechnik etabliert und eröffnen neue Perspektiven, wo konventionelle Elastomerkomponenten an ihre Grenzen stoßen.

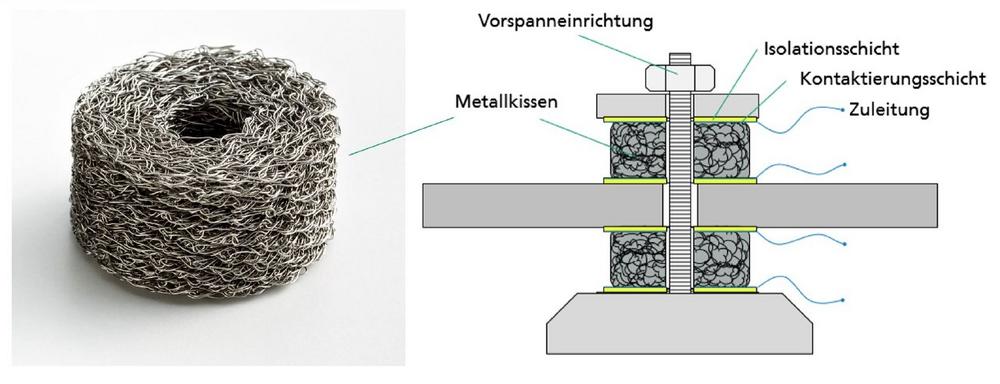

 Eine bisher weniger beachtete Eigenschaft von Metallkissen ist deren elektrische Leitfähigkeit. Diese variiert mit dem Deformationszustand, der die Anzahl und Pressung der Kontaktflächen im Inneren des Drahtgeflechts beeinflusst. Die Messung der Leitfähigkeit beziehungsweise des elektrischen Widerstands erlaubt einen Rückschluss auf die Verformung des Lagerelements und die darin herrschenden Kräfte. Auf Basis dieser Idee hat ein disziplinübergreifendes Team am Fraunhofer LBF ein neuartiges Sensorkonzept entwickelt, wo Metallkissen neben ihrer traditionellen Rolle als strukturelle Elemente auch eine Schwingungsanalyse und Feststellung von statischen und dynamischen Lagerkräften ermöglichen. Die erfolgreich erwirkte Patentierung unterstreicht die Einzigartigkeit dieses innovativen Konzepts der Funktionsintegration.

Intelligentes Metallkissen detektiert effizient und präzise Schäden

Die prototypische Umsetzung wurde von statischen und dynamischen Charakterisierungen verschiedener Metallkissen begleitet. Dank der großen Erfahrung in der Sensorentwicklung und experimentellen Analyse von Lagerkomponenten und mithilfe umfangreicher Messtechnik konnten die Darmstädter Forschenden den sensorischen Effekt systematisch untersuchen und optimieren. Eine einfache Auswerteelektronik reicht aus, um Schwingungen mit Frequenzen bis 50 Hz akkurat aufzulösen. Ebenso lässt sich die mit der stark progressiven mechanischen Hysterese verwandte nicht-lineare Sensorkennline in sehr guter Korrelation mathematisch beschreiben, wobei sowohl Weg als auch Kraft als Messgrößen dargestellt werden können.

Die Anwendungsmöglichkeiten des Sensorkonzepts erstrecken sich über verschiedene Branchen mit Bezug zur Schwingungstechnik. Ein besonderer Vorteil besteht darin, dass bestehende Systeme auf Metallkissenbasis kostengünstig und bauraumneutral mit der Sensortechnologie ergänzt werden können, was zu einer effizienten Nutzung vorhandener Ressourcen und einfach umzusetzenden Digitalisierung führt. Die Funktionsintegration erlaubt dem hohen Bedarf an strukturdynamischen Daten, die wertvolle Aussagen über Maschinenzustände und Prozesse ermöglichen, mit praktischen Mitteln gerecht zu werden. Weiterhin erkennt die präzise Messung von Lasten und die Detektion von Misuse-Situationen potenzielle Schäden ganzer Systeme als auch des Metallkissens selbst frühzeitig und hilft, diese zu vermieden.
