TMR-Magnetstromsensor CT40x von Crocus Technology

Der TMR-Magnetsensor CT40x von Crocus Technology unterstützt sowohl AC- als auch DC-Strommessungen und lässt sich in verschiedene Anwendungen integrieren. Er bietet einen ratiometrischen Ausgang und gewährleistet so auch unter dynamischen Betriebsbedingungen genaue und konsistente Messungen. Der CT40x wird vorkalibriert mit werkseitig eingestellter Empfindlichkeit und Offsetspannung geliefert, so dass keine zusätzliche Kalibrierung erforderlich ist. Er unterstützt sowohl eine Versorgungsspannung von 3,3 V als auch 5,0 V. Der CT40x ist in verschiedenen Gehäusevarianten für die kontaktbehaftete und kontaktlose Messung erhältlich. Für die kontaktbehaftete Strommessung steht ein Bereich von ±10A bis ±65A zur Verfügung. Bei der kontaktlosen Strommessung gibt es keine Begrenzung für die in der Anwendung messbare Stromstärke.

Der kontaktlose CT40x ist dank seines hohen Signal-Rausch-Abstandes (SNR) mit einer Genauigkeit von bis zu 5 μT zu hochauflösenden Messungen in der Lage. Außerdem bietet er Immunität gegen magnetische Streufelder durch differentielle Messung ohne Abschirmung und Konzentratoren. Die Bandbreite des CT40x von 500 kHz erfasst sehr schnelle Stromschwankungen und ermöglicht so Echtzeitüberwachung und schnelle Reaktion. Er weist einen Gesamtfehler (FS) von typ. 1 % und weniger als ±3 % über den gesamten Temperaturbereich von -40 °C bis +125 °C auf. Er erfüllt die UL- und IEC-Isolationsnormen und gewährleistet die Einhaltung der Vorschriften und Sicherheit in verschiedenen Anwendungen.

Der CT40x TMR-Sensor bietet Pin-zu-Pin-Kompatibilität und ist damit direkter Ersatz für Stromsensoren auf Hall-Sensor-Basis bei einer gleichzeitigen höheren Genauigkeit. Im Vergleich zu Widerstandsshunts hat der CT40x eine geringere Größe, einen höheren Wirkungsgrad und eine inhärente galvanische Isolierung. Im Vergleich zu herkömmlichen Stromwandlerlösungen, wie sie z. B. in Server-Rack-PDUs (Power Distribution Units) verwendet werden, zeichnet sich der CT40x durch einen geringen Platzbedarf und niedrigere Kosten aus und bietet somit eine kompakte und kostengünstige Strommesslösung.

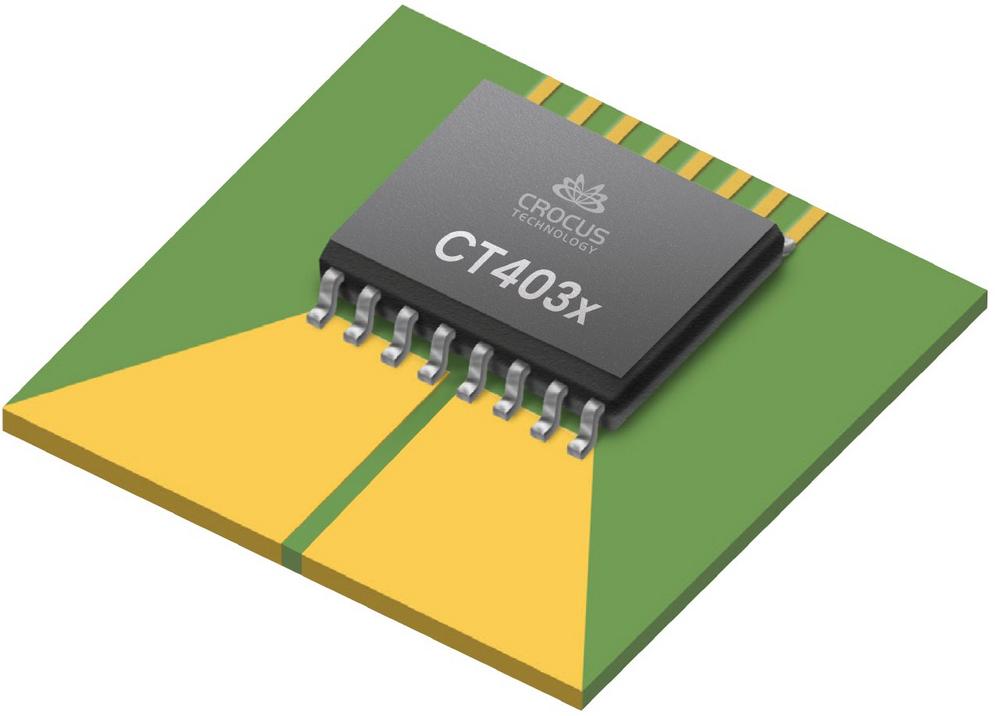

Verfügbare Typen und Gehäuse des CT40xx sind der ratiometrische Kontaktstromsensor CT4021 im SOIC8-Gehäuse, der ratiometrische kontaktbehaftete Stromsensor CT4032 im SOICW16-Gehäuse sowie der ratiometrische kontaktlose Stromsensor CT4051 im Gehäuse SOIC8.

Der CT40x findet in einer Vielzahl von Branchen und Sektoren Anwendung und zielt dabei auf die kostensensitiven Segmente ab. In Solar- und Wechselrichtern ermöglicht er eine präzise Strommessung, die die Effizienz und Leistung des Systems erhöht. Bei Motorantrieben ermöglichen die Genauigkeit und der große Strombereich des CT40x eine präzise Steuerung und Überwachung. In HLK-, USV- und verschiedenen EV-Ladeanwendungen gewährleistet er einen effizienten Betrieb und Systemschutz. Darüber hinaus wird der CT40x in Haushalts- und Industriegeräten eingesetzt und gewährleistet so optimale Leistung, Sicherheit und Energieeffizienz.
