Kombinierter Hoch-Tiefsetzsteller mit smartem Umschaltverhalten

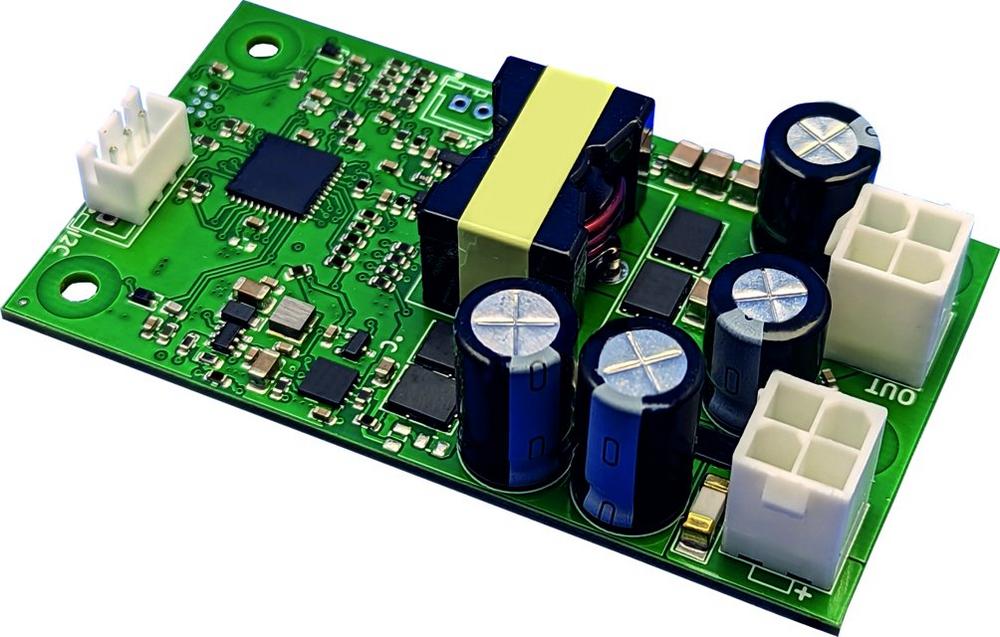

Der passiv gekühlte DCBB12c-120 von Elec-Con ist ein von Grund auf neu entwickelter 120-W-Buck-Boost-Wandler mit 12 V Ausgangsspannung bei einem breiten Eingangsspannungsbereich von 7…42 V DC. Er setzt auf einem CIP-Mikrocontroller auf und bietet damit zwei entscheidende Vorteile: Smartes Umschaltverhalten, wenn die Eingangsspannung um die Ausgangsspannung pendelt – sowie die Möglichkeit, KI-Applikationen direkt und kostengünstig in der Stromversorgung zu implementieren.

Der DCBB12c-120 ist ein digital konfigurierbarer DCDC-Wandler ohne galvanische Trennung für den industriellen Einsatz als POL-Wandler, der Spannungsschwankungen zuverlässig von empfindlicher Elektronik wie IPCs, Sensoren oder Messgeräten fernhält. Eingesetzt wird er auch, um eine stabile 12-V-Versorgung aus unterschiedlichsten Spannungsquellen bereitzustellen. Dank seines hohen Wirkungsgrads kann der Wandler kann bis +55 °C Umgebungstemperatur ohne Derating und ohne Zwangskühlung eingesetzt werden.

Mit ihm erweitert Elec-Con konsequent seine diPSU-Familie (diPSU: digital konfigurierbare Stromversorgung) um einen mechanisch wie elektrisch kompatiblen Buck-Boost-Wandler. Der Vorteil für die Anwender: Kann ein bereits eindesignter Tiefsetzsteller – beispielsweise wegen gelegentlich auftretender Unterspannungen – den störungsfreien Betrieb eines IPC nicht gewährleisten, kann das System ganz einfach mit dem diPSU Buck-Boost-Wandler upgegradet werden. Befestigung und Leitungsführung bleiben unverändert; ein aufwändiges Re-Design entfällt.

Statt analoger Regelkreise nutzt der DCBB12c-120 die Möglichkeiten modernster CIP-Mikrocontroller (CIP: Core-independent peripherals, zu Deutsch also etwa Funktionsbausteine, die unabhängig vom Rechenwerk arbeiten) und bietet daher ein smartes Umschaltverhalten im kritischen Arbeitsbereich, dessen Performance weit über Standardschaltungen hinausgeht.

Ganz bewusst setzt die Schaltungstechnik des neuen Wandlers nicht auf einem üblichen Design auf, und erreicht damit gleichzeitig zwei Ziele: Zum einen ein äußerst stabiles und digital konfigurierbares Verhalten im kritischen Arbeitsbereich – sowie eine digitale Schnittstelle, mit der die Stromversorgung ihr Wissen für KI-Konzepte zur Zustandsüberwachung teilen kann. Damit ist der DCBB12c-120 in der Lage, selbständig Unregelmäßigkeiten oder Muster im Strom-Zeit-Verlauf der Last zu erkennen und über seine digitale Schnittstelle an ein übergeordnetes System zu kommunizieren. Ein Beispiel dafür ist die typische Veränderung im Strom-Zeit-Profil, verursacht durch den beschädigten Flügel eines CPU-Lüfters im versorgten Rechner.

Wie alle Mitglieder der Produktfamilie diPSU von Elec-Con ist der DCBB12c-120 digital konfigurierbar. Dies reduziert die Lagerhaltung, da für unterschiedlichste Applikationen nur eine Hardware-Plattform vorgehalten werden muss. Mit Abmessungen von 79 x 44,5 x 20 mm sind die DCDC-Wandler von Elec-Con etwa halb so groß wie eine “Tempopackung”; die Grundfläche ist um ein Viertel kleiner als eine Kreditkarte.

Weitere Informationen: https://www.elec-con.com

Technische Hintergrundinformation für Redakteure:

Eingesetzt werden BB-Wandler häufig als PoL-Wandler (PoL: Point of load, oder zu Deutsch etwa der Last direkt zugeordnete Versorgungsschaltung) vor einem Industrie-PC (IPC) oder empfindlichen Messgeräten, damit diese eine stabile und saubere Stromversorgung „sehen“. Denn Buck-Boost-Wandler (BB-Wandler) sind die Alleskönner unter den DCDC-Wandlern. Ist die Eingangsspannung höher als die Ausgangsspannung, funktionieren sie als Buck-Wandler oder Tiefsetzsteller. Im umgekehrte Fall arbeiten Sie als Boost-Wandler oder Hochsetzsteller. Solange sie vorwiegend das eine oder das andere tun, ist das meist kein Problem und auch Standard-Designs erfüllen in aller Regel die Anforderungen.

Pendelt allerdings die Eingangsspannung um den Wert der Ausgangsspannung, trennt sich schnell die Spreu vom Weizen: Der Wandler muss ständig und hochdynamisch zwischen Hochsetzen und Tiefstellen umschalten. Einfachere Designs kommen bei dieser Aufgabenstellung schnell an ihre Grenzen – und der versorgte IPC ins Straucheln.

Über die Elec-Con technology GmbH

Elec-Con, Entwicklungshaus für kundenspezifische Leitungselektronik bis 1 kVA, wurde vor über 15 Jahren gegründet. Das Portfolio des Passauer Unternehmens umfasst ausgeklügelte Hard- und Firmware für AC/DC- und DC/DC-Wandler, DC/DC-USV-Systeme, clevere Industrie¬steuerungen sowie komplexen Embedded-Systeme.

Damit Entwicklungsergebnisse in Form von Prototypen und Kleinserien so schnell wie möglich zu den Kunden gelangen, verfügt das Unternehmen über eine eigene Fertigung. Darüber hinaus stellt Elec-Con seine Erfahrung in der Kompensation leitungsgebundener und abgestrahlter Störungen für das Design-In genauso zur Verfügung, wir für vorbereitende EMV-Messungen im eigenen EMV-Labor.

Ein weiterer Schwerpunkt der Passauer Elektronikspezialisten ist das Serialisieren von Baugruppen. Während sich Kunden bereits wieder auf Neuentwicklungen konzentrieren, optimiert Elec-Con die Baugruppen hinsichtlich effizienter Fertigung, entwickelt Varianten, oder unterstützt beim Obsoleszenz-Management.

Beratungsleistungen hinsichtlich Konformität und elektrischer Sicherheit runden das Angebotsspektrum ab.

Elec-Con ist zertifizierter Partner von Osram OS, autorisierter Designpartner von Microchip, sowie zertifizierter Design-Services-Partner von Digi-Key.
