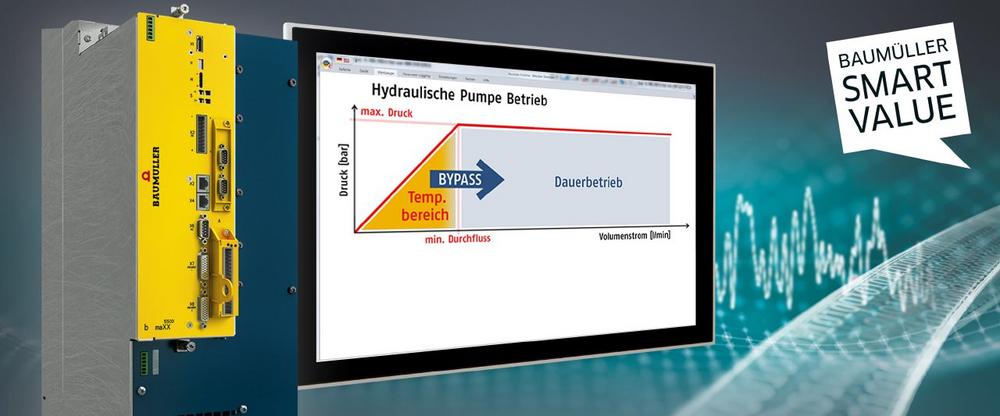

Über ein dynamisches Berechnungsmodell wird die jeweils aktuelle thermische Pumpenauslastung ermittelt und im Monitoring überwacht. Die Berechnung der Auslastung erfolgt über Drehzahl, Druck und falls vorhanden über die Öltank-Temperatur direkt im Servoumrichter. Die Berechnung erfolgt mit einer sehr kurzen Zykluszeit von 1ms. Wird der vorgegebene Schwellenwert für die Auslastung erreicht, werden hydraulische Bypässe zur Entlastung der Pumpe zugeschaltet, welche für einen höheren Durchfluss und eine bessere Wärmeabfuhr sorgen. Dadurch wird der Betriebspunkt der Pumpe aus dem temporär zulässigen Betriebsbereich in den dauerhaft zulässigen Betriebsbereich verschoben und Schäden durch Heißlaufen verhindert.

Berechnung und Auswertung der Pumpenauslastung direkt im Drive

Direkt im Antrieb können Entscheidungen getroffen werden, um Maschinenausfälle zu vermeiden. Durch die smarte Reglerfunktion können neben der thermischen Überlastung auch weitere kritische Zustände im Hydrauliksystem erkannt werden, wie z.B. ein Trockenlaufen der Pumpe. Die Lebensdauer und Produktivität der Maschine kann auf diese Weise deutlich erhöht und Ausfälle rechtzeitig verhindert werden.

Für die Berechnung der aktuellen Pumpenauslastung ist kein externer Temperatursensor notwendig. Falls die Sensorik bereits vorhanden ist, kann dieser jedoch im Modell berücksichtigt werden. In diesem Fall kann der Einfluss der Öltanktemperatur berücksichtigt werden. Ist kein Sensor vorhanden, wird diese für die Berechnung als konstant angenommen. Die Auswertung der Daten erfolgt ausschließlich im Drive und entlastet die Steuerung. Das spart zusätzliche Verdrahtung und reduziert die Fehleranfälligkeit des gesamten Monitoring-Systems.
