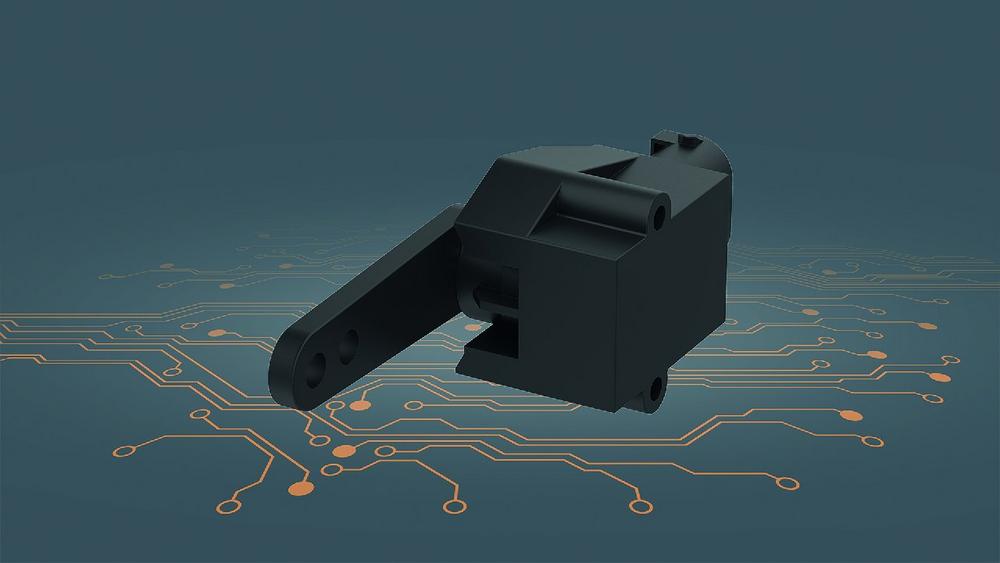

Die elobau-Sensoren aus der 424-Serie sind auf ihren Einsatzbereich genau zugeschnitten. So auch der jüngste Zuwachs der Winkelsensor-Familie: Der 424S. Dieser Winkelsensor wurde entwickelt, um den Winkel unter anderem von Pedalen in Landmaschinen, Baumschienen und Flurförderfahrzeugen zu messen. Der 424S hebt sich durch das kombinierte Ausganssignal von den übrigen Varianten ab, denn der Winkelsensor verfügt über einen Analog- sowie einen Schaltausgang. Dadurch kann ein einziger Sensor nun beide Signale ausgeben.

Spezialist für Kupplungspedale

Die neue Variante ist besonders interessant für den Einsatz in Kupplungen. Denn dort, wo im beengten Raum vorher ein Winkelsensor und ein Positionsschalter gleichzeitig Platz finden mussten, vereint nun der 424S als einziger Sensor das Ausgangssignal. Somit können die Anzahl der Komponenten reduziert, die Montage vereinfacht und Bauraum eingespart werden. Maschinenhersteller sparen sich so nicht nur Kosten in der Anschaffung, sondern auch nachfolgend bei der Wartung und Instandhaltung. Ein weiterer Vorteil für Hersteller von mobilen Maschinen: Für die jeweilige Anforderung lässt sich der Winkelsensor 424S werkseitig genau anpassen.

Technische Details im Überblick

Der 424S wird bei elobau, wie auch alle anderen Produkte, klimaneutral produziert. Der Temperaturbereich von -40 °C bis +85 °C sowie die Schutzart IP67 belegen die Widerstandsfähigkeit gegen raue Arbeitsbedingungen. Der Winkelmessbereich des Sensors liegt zwischen 30° – 120° und erreicht eine Auflösung von 0,1°. Durch die Detektion dieser kleinstmöglichen Änderung wird ersichtlich, mit welcher Präzision der neue Winkelsensor arbeiten kann. Neben den bewährten Analogausgängen ist der Schaltausgang als Push-Pull, High-Side oder Low-Side möglich und schaltet bis zu 1,5 A Schaltstrom. Der Anschluss an die Board-Elektronik wird mittels Deutsch-Stecker DT04-6P einfach realisiert.
