Der neue integrierte Faseroptik-Transceiver (FOT) KD9351 von KDPOF – einem führenden Anbieter für Gigabit-Konnektivität über Faseroptik – reduziert die Kosten für optische Netzwerke in Fahrzeugen mit 1 Gigabit pro Sekunde weiter. Durch die Integration der Sende- und Empfangs-Optoelektronik in einem einzigen Bauteil ist der KD9351 ein optischer Transceiver für 1 Gb/s (optional als 100-Mb/s-Version) mit reduziertem Platzbedarf auf dem Board. "Im Vergleich zu verdrillten, geschirmten Kupferkabeln (Shielded Twisted Pair, STP) senkt die Kombination des neuen KD9351 FOT mit dem bestehenden KD1053 IC die Kosten für 1 Gb/s um 30 Prozent", erläutert Carlos Pardo, CEO und Mitgründer von KDPOF. "Der neue integrierte Baustein bietet eine höhere Effizienz und Flexibilität. Damit ebnet er den Weg zu optischem Multi-Gigabit-Ethernet im Fahrzeug." Der neue KD9351 ermöglicht wettbewerbsfähige Preise für Verbindungen, die EMV-kritisch sind oder eine galvanische Trennung erfordern. Zu den Anwendungen gehören sichere Ethernet-Backbones und Sensorverbindungen für Fahrerassistenzsysteme (ADAS).

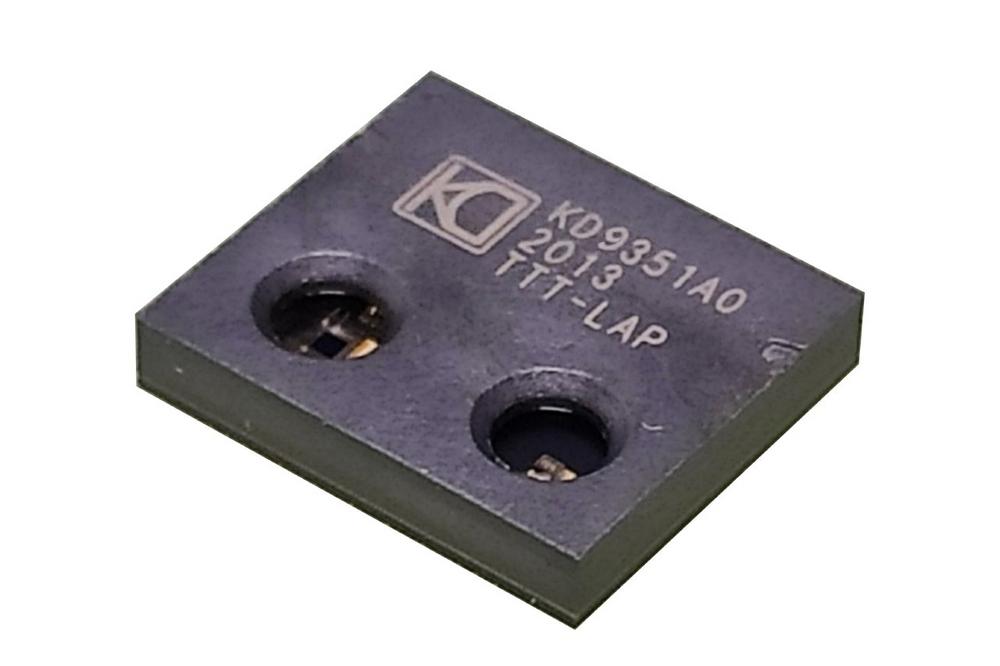

KD9351 – der KDPOF FOT

KDPOF senkt die Kosten für den neuen KD9351 erheblich, da der Transimpedanzverstärker, die Fotodiode, der LED-Treiber und die LED in einem einzigen Bauteil kombiniert sind. Weitere Vorteile umfassen eine kürzere Lieferkette und Wegfall von Test-Doppelungen mit abschließendem Test beim Tier1. Darüber hinaus ist die Montage des FOT und des vorhandenen KD1053 ICs vereinfacht und der Steckverbinder bietet eine „Snap -In“ Verbindung ohne Löten. Der KD9351 verwendet eine kostengünstige MEMs-Verkapselung und ermöglicht eine SMD-Reflow-Bestückung mit 8 x 7 mm LGA-Bauteilen. Er ist vollständig gegen elektromagnetische Strahlung abgeschirmt. Der Faseranschluss erfolgt über einen sehr einfachen, aufgesetzten Kunststoffstecker. Der Temperaturbereich von -40 °C bis +105 °C entspricht den rauen Umgebungsanforderungen im Automobilbereich. Der FOT widersteht den Bedingungen im Motorraum mit einer Vibrationsklasse von V2. Zusätzlich verträgt der Baustein Wasser ohne Abdichtung. Die EMV-Performance ist selbst bei abgenommenem Steuergerätegehäuse hervorragend, da die Abschirmung in das PCB-Bauteil integriert ist. Die Optik implementiert Tx- und Rx-Linsen. Muster sind bereits verfügbar.
