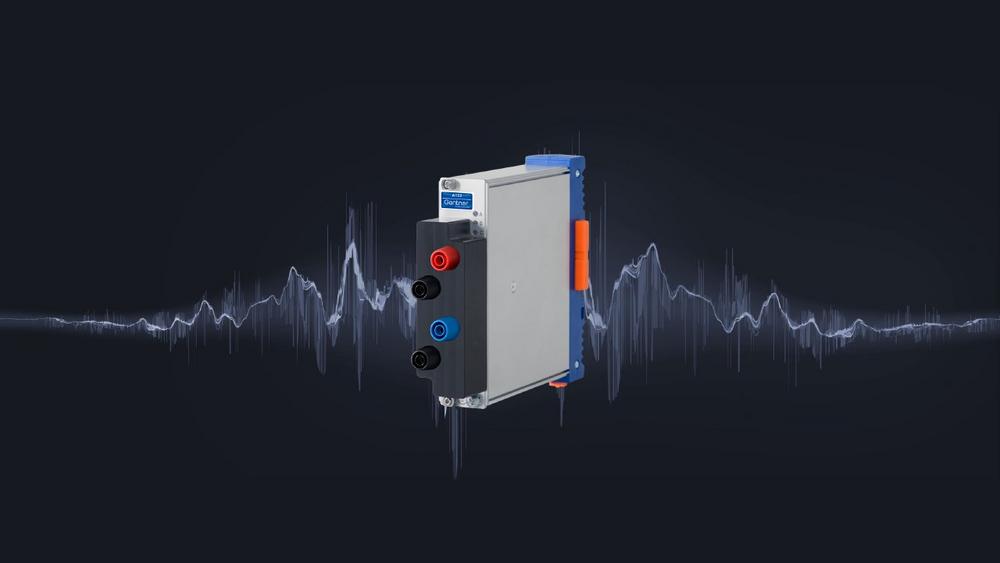

Das Modul ist für die DIN-Schiene, 19″ 3HE und als Q.brixx für portable Anwendungen erhältlich.

SAR ADC erklärt:

Die Methode der Successive Approximation Register – SAR, ist eine in A/D-Wandlern verwendete Methode zur Umwandlung des analogen Signals in ein digitales Signal. Es basiert auf dem Vergleich der analogen Eingangsspannung mit einer Referenzspannung. Bei der sukzessiven Approximation wird der Vergleich Schritt für Schritt durchgeführt und kontinuierlich wiederholt, wobei die Referenzspannung so verändert wird, dass sie sich zunehmend der Eingangsspannung annähert. Im Gegensatz zu einem Sigma-Delta-ADC hat die SAR-Architektur keine Latenzzeit. Die relativ hohe Abtastrate zusammen mit der Null-Latenz macht den SAR-ADC für Regelkreisanwendungen geeignet.

Besondere Vorteile:

• Hochisolationsmodul zur Spannungsmessung mit 2 Kanälen bei jeweils 100 kS/s mit SAR ADC
• 1 Kanal für Spannung
  Eingangsbereich ±40 V, ±120 V, ±400 V, ±1200 V
• 1 Kanal für Strom (über Shunt-Widerstand
  Eingangsbereich ±80 mV, ±240 mV, ±800 mV, ±2400 mV
• Schnelle, hochgenaue Digitalisierung mit 18 Bit SAR ADC
• Galvanische Trennung von 1200 VDC / 848 VACrms permanente Kanal-zu-Kanal-Trennung zur Stromversorgung und zur Schnittstelle, Prüfspannung 5 kVDC über 1 Minute
• Per Software wählbare Filter pro Kanal (IIR, Tiefpass, Hochpass, Bandpass als Butterworth oder Bessel bis zur 8. Ordnung)
• Hochspannungs-Bananen-Eingänge
