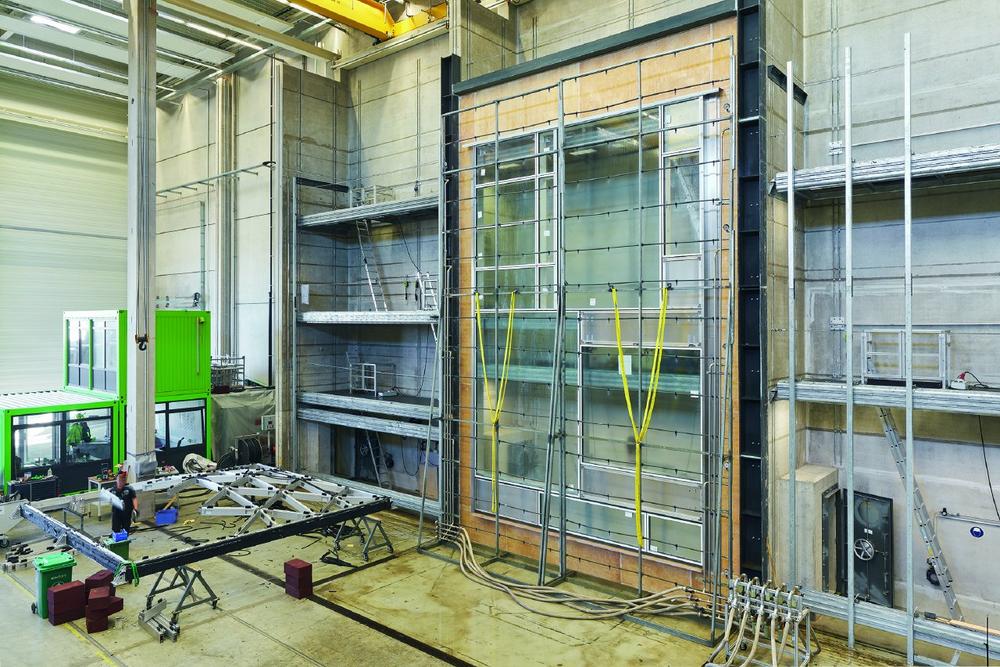

Für die Prüfung der Schüco Elementfassade wird im unternehmenseigenen Technologiezentrum ein repräsentativer Prüfkörper mit einer Höhe von 8,8 m und einer Breite von 5,7 m aufgebaut, der aus den verschiedenen Elementen des Fassadensystems Schüco AF UDC 80 besteht. Die Fassade wird mithilfe der originalen, auf der Baustellen verwendeten Fassadenbefestigung an einem Stahlträger eingehängt und luftdicht abgedichtet, um eine praxisnahe und bauähnliche Verankerung zu erhalten. Ziel dieser Vorbereitung ist ein luftdichter Raum, sodass Undichtigkeiten nur durch die zu prüfende Fassade entstehen.

Luftdurchlässigkeit

In der europäische Produktnorm DIN EN 13830 ist die Reihenfolge der Prüfungen genau festgelegt. Die Luftdurchlässigkeit wird als erstes geprüft. Diese wird über die einströmende Luftmenge in die Prüfkammer bestimmt, die aufgrund des vorherrschenden Differenzdrucks durch die Fugen der Fassade eindringt. Dabei dürfen zwei Grenzwerte nicht überschritten werden: die auf die Gesamtfläche bezogene Luftdurchlässigkeit von 1,5 m³/hm² und die auf die feste Fugenlänge bezogene Luftdurchlässigkeit von 0,5 m³/hm. Eine Fassade der niedrigsten Klasse A1 hält diesen Werten bis zu einem Unterdruck von 150 Pa stand. Die Elementfassade Schüco AF UDC 80 erfüllt diese Anforderungen bis zu einem Druck von 1200 Pa. Damit fällt sie in die höchste Kategorie der Luftdurchlässigkeit, die Klasse AE, die einen Differenzdruck von über 600 Pa beschreibt.

Schlagregendichtheit

Im Anschluss folgt die Prüfung der Schlagregendichtheit. Dafür wird eine Besprühungsanlage in einem Abstand von 40 cm vor der Fassade installiert. Die Fläche wird mit einer Wassermenge von 3,4 l/min m²  besprüht, was einem kräftigen Gewitterregen entspricht. Der geschlossene Wasserfilm zeigt, ob die geplante Ableitung des Schlagregens durch das Drainagesystem der Profilierung funktioniert.
Die Prüfung unterteilt sich in die statische und dynamische Schlagregendichtheit. Bei der statischen Schlagregeldichtheit wird ein stetig steigender Unterdruck in der Prüfkammer erzeugt. Anhand dessen lässt sich erkennen, ob durch den Unterdruck Feuchtigkeit durch die Fassade ins Rauminnere gesogen wird. Wie bei der Luftdurchlässigkeit erreicht das Prüfelement auch bei der statischen Schlagregendichtheit die höchste Klasse RE. Bis zu einem Unterdruck von 1650 Pa hält sie eindringender Feuchtigkeit stand.
Bei der dynamischen Prüfung nach DIN EN 13050 wird zusätzlich ein Axialventilator eingesetzt. Gleichzeitig wird in der Prüfkammer ein schwankender Unterdruck erzeugt, der die Fassade ins Schwingen bringt. So kann auf der Raumseite kontrolliert werden, ob die Fassade der Belastung standhält und bei diesem Druck Wasser durch die Fugen eintritt. Diese Belastung hält die Elementfassade Schüco AF UDC 80 bis zu einer Windstärke 8 von 20 m/s stand.

Windwiderstandsfähigkeit

Zuletzt folgt die Widerstandsfähigkeit gegenüber der Windbelastung.  Sie ist ein maßgebliches Kriterium für die Gebrauchstauglichkeit der Gebäudehülle. Denn Verformungen können zu Rissen in den Fugen führen, sodass Wasser in die Fassadenkonstruktion eindringen kann. Drei heftige Windstöße zu Beginn mit einem Druck von +/- 1500 Pa belasten die Verbindungen und Verankerungen und simulieren damit eine bestimmte Gebrauchsdauer. Anschließend folgt ein Prüfprogramm mit Über- und Unterdruck, mit dem die Durchbiegung von Tragwerk und Sprossen geprüft und die Verformung gemessen wird. Die Schüco Elementfassade AF UDC 80 hält dabei einem wechselnden Über- und Unterdruck von 2500 Pa stand mit einer Sicherheitslast von 3750 Pa. Damit erreicht die Elementfassade einen herausragenden Wert bei der Windwiderstandsfähigkeit. Nach der Windbelastung wird die Luft- und Wasserdichtigkeitsprüfung wiederholt. Unter der Maximallast zeigen sich mögliche Schwachstellen, da die Konstruktion durch die vorherigen Belastungen schon stark gefordert wurde.
