Basierend auf dem Erfahrungsschatz von über 100 Jahren Prüfmaschinentechnik, ist die AGX-Serie die Weiterentwicklung der Autograph-Produktreihe. Sie bietet eine außergewöhnlich hohe Kernleistung mit der besten Abtast- und Dehnratenregelung der Branche. Damit können schnell ablaufende Prozesse, wie Sie bei Brüchen von Kohlenstofffaserverstärkter Kunststoffen auftreten, aufgezeichnet werden. Das Multi-Joint-System ermöglicht den einfachen Vorrichtungswechsel in kürzester Zeit und schafft so eine hohe Flexibilität. Die AGX-V Serie verfügt außerdem über eine Steuereinheit sowie eine Selbstdiagnosefunktion, die Ausfallzeiten minimiert.

Hintergrund zur Entwicklung

Im breiten Prüfmaschinensortiment von Shimadzu ist die Autograph-Serie die stärkste Marke. Eingesetzt werden die Maschinen für Zug-, Druck- und Biegeversuche, sowie zahlreiche andere Prüfaufgaben.

Die Leistungsanforderungen an Prüfmaschinen sind in den letzten Jahren gestiegen. Für die Stahlindustrie zum Beispiel ist die Genauigkeit der Dehnungsgeschwindigkeitsregelung essenziell, die den internationalen Standards für Zugprüfungen von Metallmaterialien entspricht. Automobil-, Flugzeug- und andere Industrien fordern Achsenausrichtungspräzision, um die Verbundmaterialien in der beschleunigten F&E-Arbeit zu prüfen.

Da die Zahl der Prüfmaschinenbediener unabhängig vom Fachgebiet steigt, fordern die Kunden darüber hinaus Systeme mit einfacherer Bedienung, höherer Sicherheit und Funktionalität zur Gewährleistung der Datenzuverlässigkeit.

Neue Funktionen und zahlreiche Verbesserungen

Um die Kundenanforderungen besser zu bedienen, bietet die Autograph AGX-V-Serie viele Funktionen und Verbesserungen. Durch diese herausragenden Eigenschaften ist diese Baureihe ideal geeignet, um Materialien zu prüfen, die große Prüfkräfte erfordern, wie z.B. Metalle, Keramiken und Faserverbundwerkstoffe.

Die Leistung der Autograph AGX-V-Baureihe beruht auf der hohen Rahmensteifigkeit, der High-Speed-Datenerfassung und einer hochpräzisen automatischen Regelung, die durch Multiprozessoren erreicht wird. Eine revolutionäre Kontrolltechnologie sorgt für eine reaktionsschnelle Regelung in Echtzeit und eine hohe Regelstabilität.

Sicherheitsmaßnahmen schützen den Bediener und gleichfalls die Maschine. Dazu gehören etwa Sicherheitsabdeckungen für die Vorder- und Rückseite des Prüfraums und eine intelligente Traverse, die Kollisionen im Prüfraum verhindert.

Die TrapeziumX-V-Software hat eine flexiblere Benutzeroberfläche, bietet erhöhte Datenzuverlässigkeit und Funktionen, wie eine USB-Kamerafunktion zur Dokumentation von Prüfergebnissen oder eine Hochgeschwindigkeits-Rücklauffunktion, um lange Prüfzyklen zu reduzieren. Die Software ermöglicht hochpräzise Messungen auch von verstärkten Materialien.

Besondere Merkmale der AGX-V-Baureihe umfassen:

1. Höchste Messkapazitäten in der Industrie

Die Datenerfassungsrate von 10 kHz ist doppelt so schnell wie die der Vorgängermodelle, die schon zu den schnellsten der Branche gehörten. So wird es möglich, Prüfkraftwerte 10.000-mal pro Sekunde zu erfassen. Die AGX-V Serie bietet durch ihre Auto-Tuning-Funktion eine noch präzisere Regelung der Dehnrate, dadurch kann die Dehngeschwindigkeit für eine große Anzahl von Materialien eingehalten werden. Darüber hinaus bietet die AGX-V-Serie eine hervorragende Messgenauigkeit. Der gewährleistete Genauigkeitsbereich der Prüfkraft wurde auf 1/2000 erweitert. Die Baureihe lässt sich flexibel erweitern, etwa durch eine Analogeingabeeinheit, die ermöglicht bis zu 20 analoge Signalkanäle einzulesen. Für die Achsenausrichtungsgenauigkeit der AGX-V wurde die Klasse 10 durch die ASTM E1012-konformen Kontrollen während des Produktionsprozesses bestätigt. Das bedeutet, dass sich Kräfte noch vertikaler einsetzen lassen.

2. Nutzerfreundliche Bedienung

Durch das LCD- Touchpanel wird die Steuerung der Maschine wesentlich leichter und komfortabler. Sobald das Gerät in Betrieb ist, informiert es durch Tonsignale über seinen Status. Zusätzlich verfügen die Modelle mit einer Prüfkapazität von 20 kN oder mehr über das Multi-Joint-System. Hiermit ist ein schneller und einfacher Wechsel zwischen verschiedenen Prüfvorrichtungen möglich. Das erhöht die Sicherheit und Arbeitseffizienz.

3. Selbstdiagnose Funktion

Eine Selbsttestfunktion meldet den Gerätestatus. Zusätzlich zur automatischen Registrierung der Betriebsstunden und dem Bedienprotokoll informiert das Gerät automatisch über auszutauschende Teile. Darüber hinaus sind die Systeme mit einer Vielzahl weiterer Funktionen ausgestattet, wie z.B. einer Funktion, die verhindert, dass Bedienungsfehler zu Kollisionen zwischen den Vorrichtungen führen.

Web-Zusammenfassung

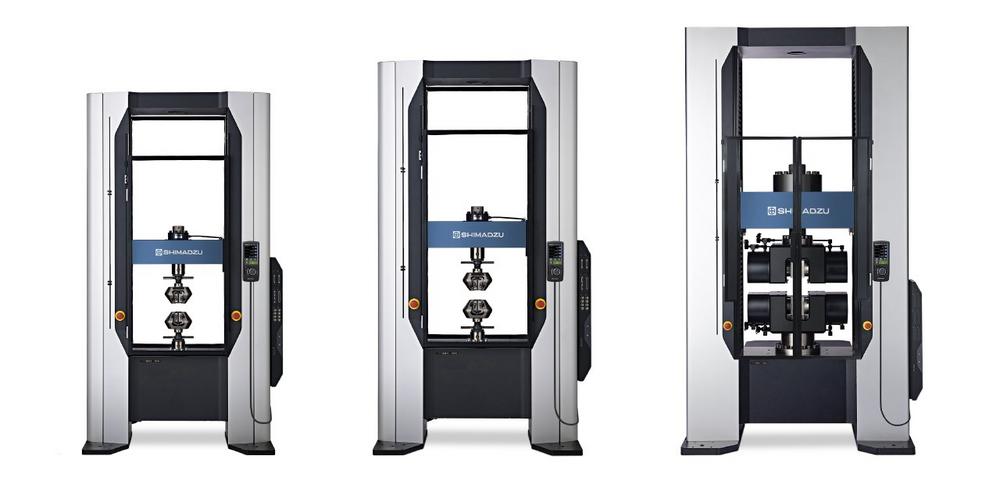

Shimadzu bietet ab sofort seine Universalprüfmaschinen der Autograph AGX-V-Serie auf dem deutschen Markt an. Sie umfasst zwei Tischmodelle mit 10 und 50 Kilonewton (kN) sowie vier Standmodelle mit 50 bis 600 kN. Die Baureihe Autograph AGX-V bietet branchenweit höchste Messkapazitäten – bei erheblich verbesserter Bedienung und Sicherheit. Die Autograph AGX-V-Baureihe hat viele Funktionen und Verbesserungen. So ist die Serie besonders für Prüfmaterialien geeignet, die große Prüfkräfte erfordern, etwa Metalle, Hochleistungskeramiken und kohlenstoffverstärkte Kunststoffe. Die TrapeziumX-V-Software hat eine flexiblere Benutzeroberfläche, bietet erhöhte Datenzuverlässigkeit und Funktionen für extrem genaue Messungen.
