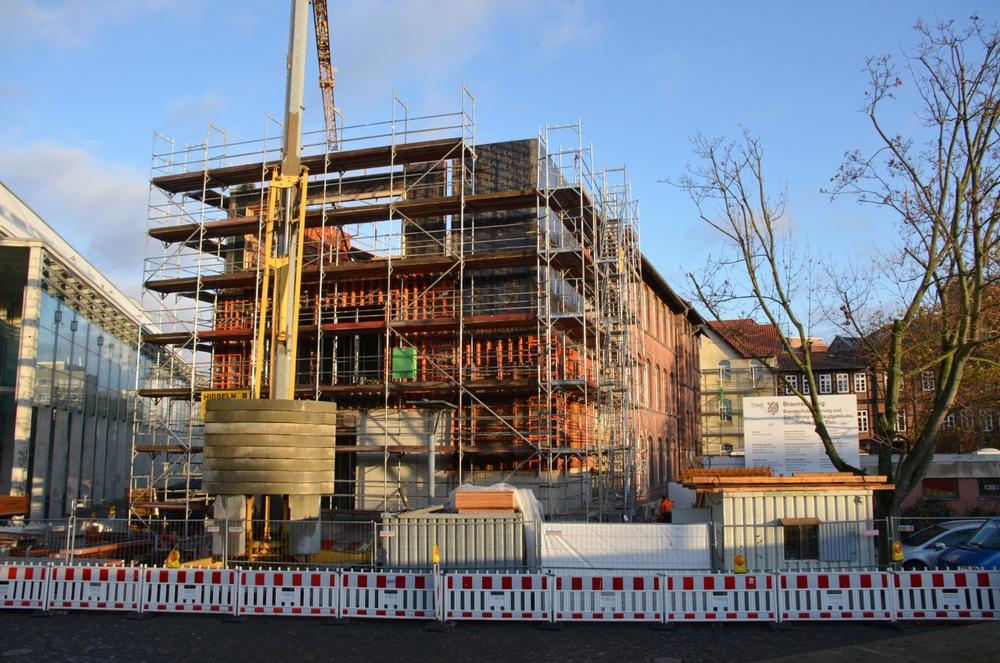

Erweiterung der Grundschule Edith Stein in Braunschweig

Ein innerstädtischer Schulerweiterungsbau, der es bautechnisch und baukonstruktiv in sich hat und PASCHAL-Systeme es richten, wo Betonfertigteile an ihre Grenzen stoßen.

PASCHAL, der Schal- und Rüstexperte, ist auch bei hochkomplexen Lösungen wie dem Anbau der Braunschweiger Grundschule an der Seite der Bauunternehmung und erarbeitete aus der Universalschalung Raster, der Wandschalung LOGO.3,

Scharnierecken, H 20-Trägern und verschiedenen Rüst- und Stützsystemen eine gelungene Kombination, die auch die Nutzung zahlreicher Betonfertigteile berücksichtigte.

Dem baulichen Brandschutz geschuldet

Der Anbau wurde notwendig, da vor etwa vier Jahren aus Brandschutzgründen mehrere Räume in den oberen Etagen des Fachwerk-Nebengebäudes gesperrt werden mussten, darunter Fachunterrichtsräume für Werken und Musik sowie zwei Räume für die Schulkindbetreuung.

In dem Anbau wurde zugleich ein zweiter baulicher Rettungsweg für das Hauptgebäude über ein integriertes Treppenhaus eingerichtet.

Der Anbau wurde vom Architekturbüro Springmeier- Architekten so entwickelt, dass er einen eventuell

späteren Anbau ermöglicht.

Der mit rund 3,7 Millionen Euro veranschlagte Anbau hat eine überbaute Fläche von ca. 200 m². Die Bruttogrundrisssfläche ist mit 660 m² und der Bruttorauminhalt mit 2.870 m³ beziffert und für Mitte 2020 nach dem Bauzeitenplan der Bezug geplant.

Viele Randbedingungen bedingten eine weitsichtige Planung

Aufgrund des leicht geneigten Geländes, der Teilunterkellerung, die unter anderem dem anstehenden Grundwasser und vorhandenen Grundleitungen geschuldet ist, den sieben unterschiedlichen Deckenebenen ─ Unterrichtsräume und die Sanitäreinrichtungen sind je um ein halbes Geschoß zueinander versetzt ─ um geschossweise barrierefreie Übergänge zu den Etagen im Bestandsgebäude zu realisieren, war es nicht überall möglich mit Betonfertigteilen bzw. Halbbetonfertigteilen wie Hohlwandelementen und Betondeckenplatten den Anbau nach dem Entwurf der springmeier architekten gbr zu realisieren.

PASCHAL der Schalungspartner auch für besondere Fälle

Überall dort wo Betonfertigteile nicht möglich waren, aber Baukonstruktionen als Stahlbetonbau gewünscht wurden, hat das ausführende Unternehmen, die DEUBAU Bauunternehmung GmbH & Co. KG aus Wolfsburg, PASCHAL in das Projekt involviert.
Der verantwortliche Polier, Renè Grothe, weiß, dass auf PASCHAL immer Verlass ist und er schätzt an den Schalungssystemen die 100%ige Kompatibilität der Systeme und Befestigungsmöglichkeiten. Außerdem bietet PASCHAL auch bei ganz besonderen Fällen, entweder mit Systemergänzungen oder durch die umfangreichen Elementsortierungen, immer eine praktikable Lösung, um alles im System sicher und sauber zu schalen.

Mit den besonderen Herausforderungen wartet schon die Teilunterkellerung auf

So musste der komplette Wandabschnitt zum Bestandsgebäude einhäuptig geschalt werden und ein Teil der Kellerwand zum Herzogin-Anna-Amalia-Platz musste in einer Kombination aus einhäuptig und zweihäuptig geschalt werden. Diese Besonderheit wurde in einer Kombination aus der Universalschalung Raster, der Wandschalung LOGO.3 und Scharnierecken gelöst, da drei Gebäudeecken nicht rechtwinklig angelegt sind.

Auch diese schaltechnische Aufgabe lösten die Schalungsexperten der PASCHAL-Niederlassung Gifhorn. Zusätzlich wurde hier auch die Schalungsverankerung geplant. Dazu wurden in die Bodenplatte Verankerungseisen mit eingebaut, um bei der einhäuptigen Schalungskonstruktion sowohl die Horizontal- wie auch die Auftriebskräfte sicher aufzu nehmen. Zusätzlich war zu berücksichtigen, dass dieser Gebäudeteil als WU-Betonkonstruktion ausgeführt werden musste wegen saurem Grundwasser. Um die vorgegebene Rissbeschränkung zu erfüllen, wurde die Bodenplatte und die aufgehenden Stahlbetonwandbauteile mit einem Beton C30/37 mit der Expositionsklasse XA2 betoniert. Die langsamere Aushärtung der senkrechten Betonbauteile wurde von den Schalungsexperten mitberücksichtigt, wie die mächtigen Verankerungen es veranschaulichen. Die Streifenfundamente für das "halbe" Erdgeschoss wurden mit Elementen der Raster geschalt.

Senkrechte Stahlbetonkonstruktionen ein Mix aus Stahlbetonhalbfertigteilen und Ortbetonkonstruktionen

Ab dem Erdgeschoß wurden die senkrechten Stahlbetonkonstruktionen aus einem höheren Anteil von Hohlwandelementen erstellt. Dennoch mussten zahlreiche senkrechte Konstruktionen und auch horizontale Betonbalken zur Aussteifung in Ortbeton erstellt werden. Dafür lieferte PASCHAL immer nach Vorgaben des Bauunternehmens die Schalungsplanung und berücksichtigt dabei auch die Übergänge von Betonhalbfertigteil zur Ortbetonkonstruktion. Den Bestand auf der Baustelle hatte die Schalungsplanung stets im Blick, um auf der innerstädtischen Baustelle nur so viel Material zu lagern, wie nötig ist und um den Bauablauf maximal zu vereinfachen.

Der Mix zogt sich auch bei den Deckenflächen durch

Teilbereiche wurden mit Halbfertigteildecken ausgeführt. Zur Unterstützung während des Aufbringens des Betons wurden die dünnen Elementdecken mit einer Kombination aus H-20 Trägern und PASCHAL-Baustützen unterstützt.

Bedingt durch die sieben verschiedenen Deckenebenen hatte sich das Bauunternehmen dazu entschlossen, einige Decken im Nachhinein zwischen die Auflagerwände zu betonieren. Auch das wurde bei der Schalungsplanung mitberücksichtigt wegen der Anschlussbewehrung.
