Präziser Linearschlitten für kleine Werkstücke

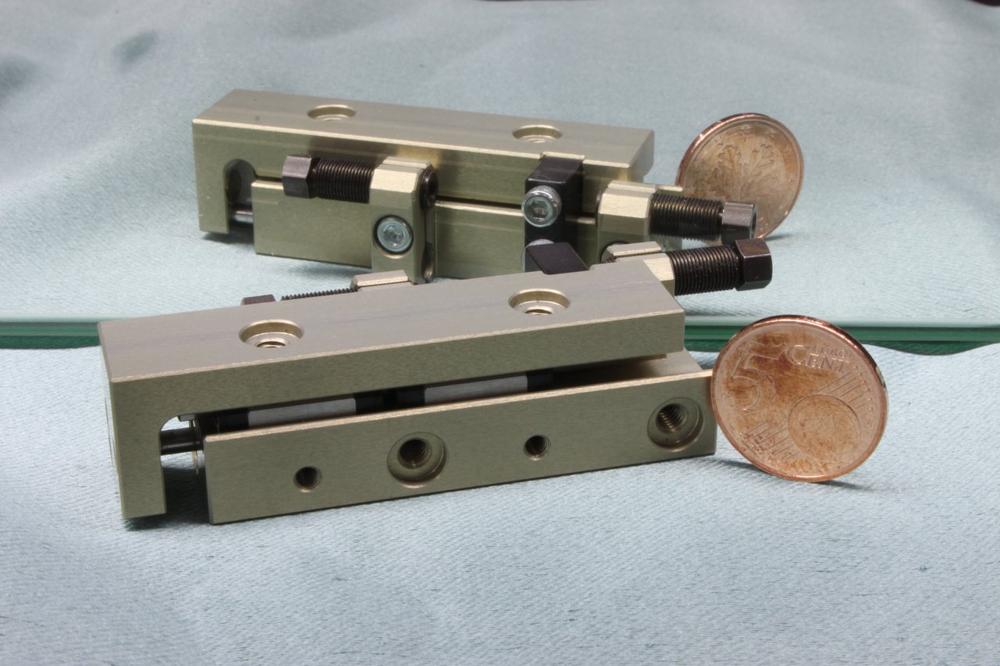

Die pneumatische Lineareinheit LSM-3 von Friedemann Wagner GmbH ist ein präziser und wiederholgenauer Mini-Linearschlitten zur pneumatischen Automation kleiner Werkstücke.

Die zu bewegende Last wird gleich von 2 Führungswagen (abgedichtete Kugelumlaufführungen) geführt und getragen.
Hohle, gehärtete Anschlagschrauben bilden die Wiederholgenauigkeit von +/-0,01 mm ab und dienen gleichzeitig der Aufnahme des Sensors. Mit diesen externen Anschlägen kann der Hub beiderseits um 15 mm verstellt bzw. beeinflusst werden.

Die Mini-Einheit ist in 3 Hublängen (20, 35 und 50 mm) sowie mit oder ohne montierte Stoßdämpfer lieferbar.

Die empfohlene Nutzlast beträgt mit 0,5 kg etwa das Fünffache des Eigengewichts.

Fakten

  • Hublängen 20 mm, 35 mm, 50 mm
  • Stoßkraft 11 N
  • Rückzugskraft 7 N
  • Max. Nutzlast 0,5 kg
  • Wiederholgenauigkeit +/-0,01 mm
  • Hub beiderseits einstellbar um 15 mm
  • Führung: 2 Führungswagen (abgedichtete Kugelumlaufführung)
  • Gewicht 60-100 g je nach Hublänge
  • Optional: mit montierten hydraulischen Stoß-Dämpfern
  • Zentriersystem – z. B. um Minigreifer PGM-29 auf zu nehmen



Über Friedemann Wagner GmbH Handhabungstechnik

Friedemann Wagner GmbH Handhabungstechnik – Qualität die seit 1979 bewegt.

Seit unserer Gründung im Jahr 1979 fertigen wir erfolgreich hochpräzise Schwenk-, Rundtakt-, Hub-, Linear-, und Greifeinheiten in Baden-Württemberg.

Alle Lösungen zeichnen sich in Konstruktion und Materialwahl durch robuste Bauweise sowie Zuverlässigkeit und Nutzenvorteile aus.

Wiederholgenauigkeiten im hundertstel Bereich erfüllen die hohen Anforderungen heutiger Automatisierungstechnik. Eine hohe Steifigkeit bildet die gewünschte lange, zuverlässige Belastungsfähigkeit ab.

Langlebigkeit und Präzision minimieren den Justage-Aufwand und vermeiden später unnötige und aufwändige Produktionsunterbrechungen.

All dies trägt zu hoher Prozess-Sicherheit bei. Unser Augenmerk gilt auch dem Luftverbrauch: Wir setzen passende, aber nicht überdimensionierte Zylinder ein – der nachhaltige Umgang mit Ressourcen zahlt sich langfristig für alle aus.

Umfangreiche Tests und jahrelanger Einsatz bei zufriedenen Kunden sprechen für sich!
